7.2.9   武田四折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02



技术原理

(1)概要

    武田四折线模型可以模拟强度退化,即第四条折线随着变形的加大强度将减小,其它特性可参考武田三折线模型。

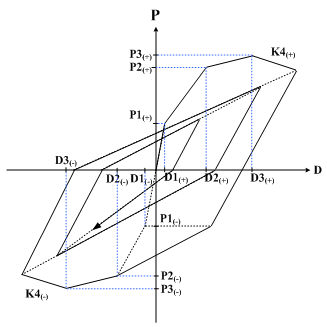

图7.2.9 武田四折线滞回模型



(2)骨架曲线的定义

滞回模型的骨架曲线由下列参数决定:

 P1(+)P1(-) — 正向和负向的第一屈服强度;

 P2(+)P2(-) — 正向和负向的第二屈服强度;

D1(+)D1(-) — 正向和负向的第一屈服变形;

 D2(+)D2(-)— 正向和负向的第二屈服变形;

                  K0 — 初始刚度;

K2(+)K2(-)  — 正向和负向的第二条折线的刚度,K2(+)=α1(+)K0K2(-)=α1(-)K0

  K3(+)K3(-)— 正向和负向的第三条折线的刚度,K3(+)=α2(+)K0K3(-)=α2(-)K0

   α1(+)、α1(-)— 正向和负向第一屈服后刚度折减系数;

  α2(+)、α2(-) — 正向和负向第二屈服后刚度折减系数。

                     β — 计算卸载刚度的幂阶;

                     α — 内环卸载刚度折减系数,用于对内环的卸载刚度进行折减。
