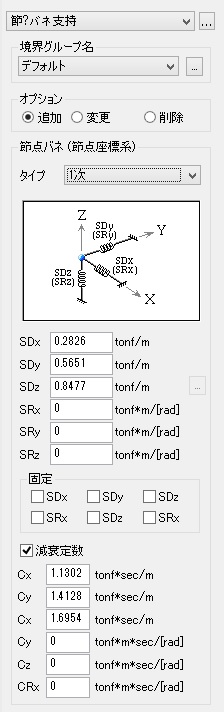

節点バネ支持
任意の節点に全体座標系または節点座標系を基準に、各方向別のバネ剛性を入力したり、既に入力されているバネ剛性を
変更または解除します。
リボンメニュー ： モデル > 境界条件 > バネ/リンク > 節点バネ支持
リボンメニュー ： 2次設計 > 境界条件 > 節点バネ支持
ツリーメニュー ： メニュータブ > モデリング > 境界条件 > 節点バネ支持
ツリーメニュー ： 2次設計タブ > 境界条件 > 節点バネ支持
節点バネ支持の右側の
|
をクリック : 節点バネ支持テーブル表示
境界グループ名
ボタンをクリックして"
|

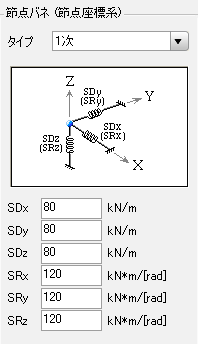

[バネ剛性入力] 線形弾性バネ剛性を入力します。 SDx : 全体座標系X軸(節点座標系が指定された場合、節点座標系x軸)方向のバネ剛性 SDy : 全体座標系Y軸(節点座標系が指定された場合、節点座標系y軸)方向のバネ剛性 SDz : 全体座標系Z軸(節点座標系が指定された場合、節点座標系z軸)方向のバネ剛性 SRx : 全体座標系X軸回転(節点座標系が指定された場合、節点座標系x軸)方向に対するバネ剛性 SRy : 全体座標系Y軸回転(節点座標系が指定された場合、節点座標系y軸)方向に対するバネ剛性 SRz : 全体座標系Z軸回転(節点座標系が指定された場合、節点座標系z軸)方向に対するバネ剛性
[固定] 線形解析では支点の変位を拘束し、静的増分解析では支点にヒンジ特性を適用する場合に チェックを入れます。線形解析では十分剛なバネが自動設定され変位が拘束されます。 静的増分解析時ではバネの剛性が無視され、静的増分ヒンジプロパティで入力された “節点バネ支持のヒンジ特性”が適用されます。
[減衰定数] 節点バネ支持に減衰効果を設定します。 Cx :全体座標系X軸(節点座標系が指定された場合、節点座標系x軸)方向の減衰定数 Cｙ :全体座標系Y軸(節点座標系が指定された場合、節点座標系x軸)方向の減衰定数 Cz :全体座標系Z軸(節点座標系が指定された場合、節点座標系x軸)方向の減衰定数 CRx :全体座標系X軸回転(節点座標系が指定された場合、節点座標系x軸)方向に対する減衰定数 CRｙ :全体座標系Y軸回転(節点座標系が指定された場合、節点座標系x軸)方向に対する減衰定数 CRｚ :全体座標系Z軸回転(節点座標系が指定された場合、節点座標系x軸)方向に対する減衰定数
Note “節点バネ支持”を指定した自由度に“支持条件”が指定されている場合は“支持条件”が 優先されます。 |
|

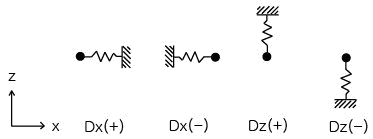

圧縮/引張専用要素 : 圧縮/引張専用弾性バネを入力します。 剛性 : 要素座標系x軸方向の圧縮/引張専用要素バネ剛性を入力します。 方向 : 節点座標系を基準にバネの配置方向を入力します。
Note 節点バネ支持の圧縮/引張専用要素は施工段階解析、動的解析時に適用できません。 |
|
マルチリニア : 多線形弾性バネを入力します。 マルチリニアタイプ : バネの圧縮剛性と引張剛性を対称または非対称で選択して入力 することが出来ます。バネに圧縮が発生した時を(+)変位と見なします。即ち、案内図の 1四分面に表示される剛性はバネに圧縮が作用する時の剛性を表します。 a ~ f : バネ剛性の履歴をユーザーが直接入力します。 入力した範囲以上では最後の剛性(k, 傾き)を維持します。 方向 : 節点座標系を基準にバネの配置方向を入力します。 1. 節点バネ支持のマルチリニアタイプは施工段階解析、動的解析時には 適用出来ません。 2. ユーザーが入力しない外部区間は最外郭二点による傾きを維持します。
|
