接地圧

任意の支点に発生した接地圧を数値で表示します。

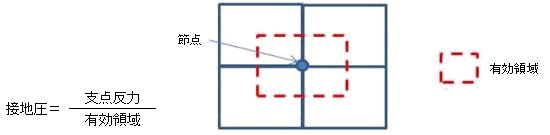

接地圧＝支持点の反力/有効領域

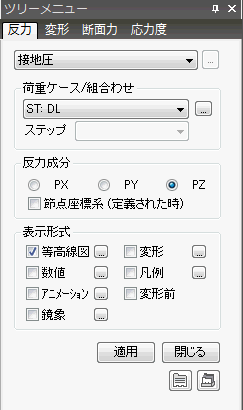

リボンメニュー　：　結果 > 結果 > 反力 > 接地圧

ツリーメニュー　：　メニュータブ > 結果 > 反力 > 接地圧

任意の荷重ケースや荷重組合わせ条件を選択します。

荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側のをクリックします。(荷重ケース/荷重組合わせを参照)

ステップ

解析結果を出力するステップを指定します。幾何学的非線形解析での荷重段階(Load Step)及び施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。

接地圧の成分を指定します。

PX : 全体座標系X軸方向の反力成分

PY : 全体座標系Y軸方向の反力成分

PZ : 全体座標系Z軸方向の反力成分

節点座標系 : チェックオンすると、上記の全体座標が節点座標系になります。
