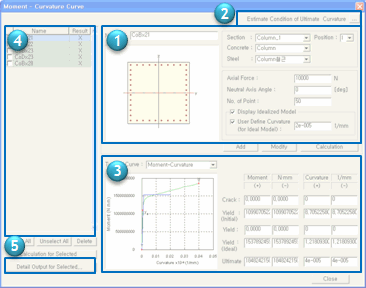

1) 모멘트-곡률 관계를 계산할 단면 정보를 입력합니다.

2) 단면의 극한기준을 선택합니다.

3) 설정한 축력/중립축 상태에 대해 계산한 모멘트-곡률 관계를 출력합니다.

4) 1번과 3번에서 입력한 단면정보와 계산된 모멘트-곡률 관계를 등록합니다.

5) 선택한 단면에 대한 모멘트-곡률 관계를 보고서로 출력합니다.

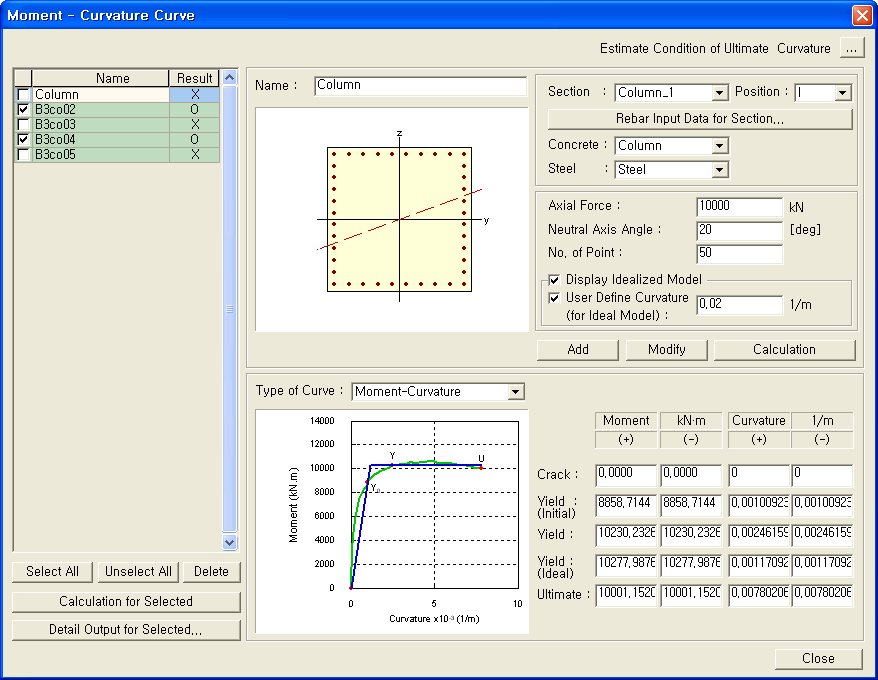

단면정보 입력

Name : 단면을 구분하기 위한 단면 이름. Section List와 Detail Output에 사용됩니다.

Section : 다음 조건을 모두 만족하는 단면에서 모멘트-곡률 관계를 계산할 수 있습니다.

• Material에서 선택한 재료가 Concrete인 경우

• 철근이 배근된 경우

• 단면 형상이 User/DB탭의 Box, Pipe, Solid Rectangle, Solid Round, Octagon, Solid Octagon, Track, Solid track, Half Track 인 경우와 Value 탭의 General Section 인 경우

Position : 변단면인 경우 I단, MID, J단 중 계산 위치를 선택합니다.

Concrete : 콘크리트 재질의 비탄성 응력-변형률 이력 곡선으로, Inelastic Material Properties에서 정의합니다.

Steel : 철근 재질의 비탄성 응력-변형률 이력 곡선으로, Inelastic Material Properties에서 정의합니다.

Axial Force : 초기 축하중

Neutral Axis Angle : 중립축 각도(빨간 파선으로 표시), 단면이 중립축의 직각방향으로 대칭이 아닌 경우에는 중립축의 직각방향으로 모멘트가 발생하므로 모멘트 방향과 중립축 각도와는 서로 다릅니다.

No. of Point : 그래프 작도시 표현할 좌표점의 개수

Display Idealized Model : 이상화된 모멘트-곡률 곡선을 작도합니다.

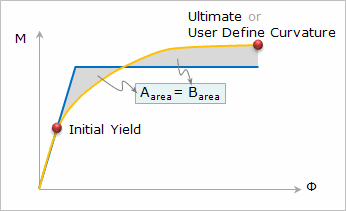

아래 그림에서 노란색은 계산된 모멘트-곡률 곡선이고, 파란색은 이상화한 모멘트-곡률 곡선입니다. 이상화한 모멘트-곡률 곡선은 Initial Yield를 지나고, 회색으로 표시한 두 영역의 면적이 같아지도록 작도합니다.

: 입력한 단면정보를 Section List에 등록합니다.

: Section List에 등록된 단면의 정보를 변경합니다.

: 현재 단면정보 입력란에 입력된 정보에 대해, 모멘트-곡률 관계를 계산합니다. 기존에 입력되어 있던 단면정보를 변경하고 Calculation 버튼을 클릭하면, 변경된 정보에 대한 모멘트-곡률 계산 결과를 화면에 출력하지만, 변경된 단면정보가 Section List에 등록되지 않습니다.

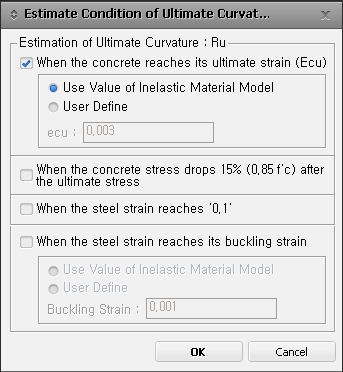

Estimate Condition of Ultimate Curvature

단면의 극한 상태를 사용자가 설정합니다.

모멘트-곡률 관계 계산 결과

Type of Curve : 아래와 같이 총 7 종의 그래프를 출력합니다.

Crack : 콘크리트 균열이 시작한 시점을 나타냅니다.

Yield(Initial) : 콘크리트와 철근 둘 중 한쪽이 먼저 항복하기 시작한 시점을 나타냅니다. 콘크리트와 철근의 항복기준은 선택한 비탄성 재질특성을 따릅니다.

Yield : 콘크리트와 철근 양쪽 모두 항복하기 시작한 시점을 나타냅니다. 콘크리트와 철근의 항복기준은 선택한 비탄성 재질특성을 따릅니다.

이력곡선의 종류에 따라 위의 값을 정의하지 않는 경우에는 "0"으로 표시한다.

Ultimate : Estimate Condition of Ultimate Curvature 항목에서 사용자가 선택한 극한 조건을 따릅니다. 사용자가 극한상태를 직접 선택하지 않은 경우에는 Inelastic Material Properties 에서 정한 값을 따릅니다.

이력곡선의 종류에 따라 극한상태를 정의하지 않는 경우도 있는데, 이때에는 콘크리트에선 Peck 변형률의 10배, 철근에선 변형률이 0.1이 되는 시점을 극한상태로 정의합니다.

Section List

: Section List에 저장된 모든 단면을 선택합니다.

: Section List에 저장된 모든 단면을 선택 해제합니다.

: 선택한 단면을 삭제합니다.

: 선택한 단면에 대해 모멘트-곡률 관계를 계산합니다. 계산이 완료되면, Section List의 Result 열에 "O" 으로 표시하며, 보고서를 출력할 수 있는 상태가 됩니다.

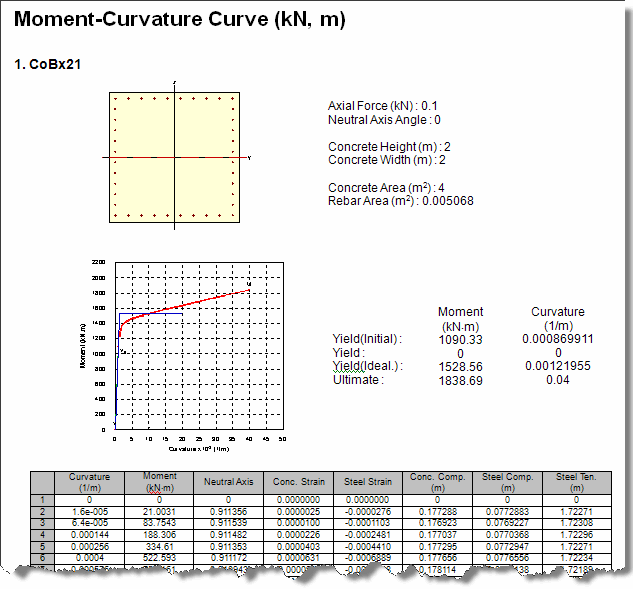

: 계산이 완료된 단면 중 선택한 단면에 대한 결과를 word 형태의 보고서로 출력합니다.
