PSC Import Force 대화상자
1)
Unit 정의
Force,
Length 순서로 한쌍으로 입력합니다.
2) 부재력
입력
입력하고자
하는 Load Case의 종류를 입력하고, 밑에 Load Case의 이름을 입력합니다.
입력할 Load
Case의 타입(일반 Type, Concurrent Type)에 맞게 단면력을 입력합니다.
입력할 수
있는 Load Case의 종류는 다음과 같습니다.
*STLD : Static
*SPLC : Spectrum
*ESPC : Eccentric
Spectrum
*THIS : Time History
*MVLD : Moving
*SMLC : Settlement
*GILC : Grid
Model Concurrent
*GRID : Grid Model

*,MVLD, *SMLC, *GILC는 아래 예제의 *MVLD와 같이 Concurrent로 입력해야
한다.
3) 부재력
정보를 입력한 후 파일 끝에는 "*END"를 입력합니다.
4)
파일의 확장자는 *.idf로 합니다.

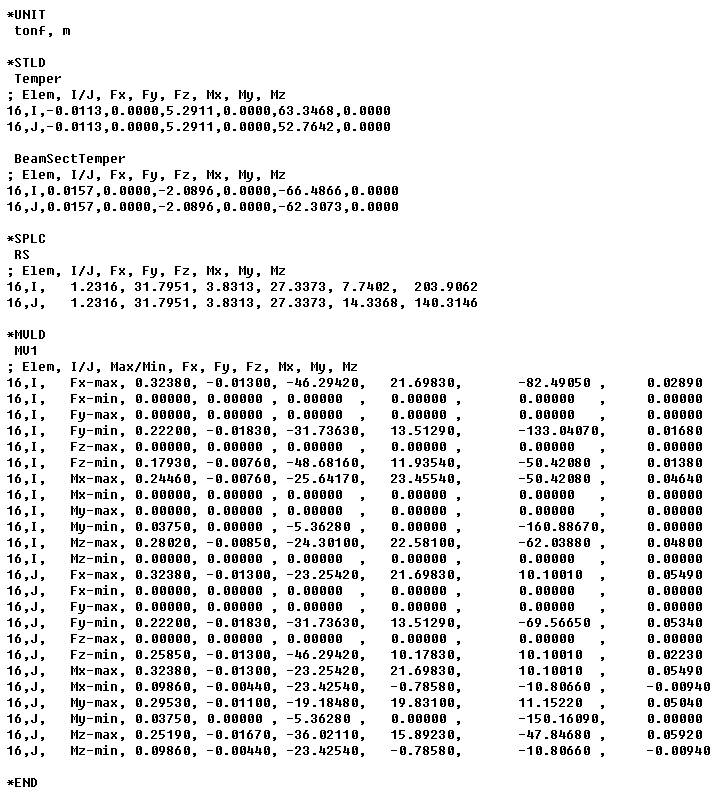

*.idf
파일의 입력 예 |
