강도검증을
수행하고자 하는 철골철근콘크리트의 철근데이터를 입력합니다.
Auto Calculate Rebar
Space : 주철근간격을 프로그램에서 자동계산할 것인지, 직접 간격을
입력할 것인지 여부를 선택하는 항목으로, 이 항목이 체크된 경우에는 주철근의 배근간격을
프로그램에서 자동계산하여 적용하며, 체크되지 않은 경우에는 아래의 주철근 배근간격(Rebar
Space)를 직접 입력하여야 합니다.
Rebar : 주철근의
개수와 표준규격을 입력합니다.
Number of Row
: 철골철근콘크리트 단면에 배근된 주철근의 가로배열수
Concrete Face to Center
of Rebar(do) : 배근된 주철근의 중심에서 콘크리트 단면 외곽
표면까지의 거리(피복두께)
철골매립형
부재의 경우에만 철근데이터를 입력할 수 있으며, 콘크리트 충전형 부재의 경우에는 입력할
수 없다.
철골철근콘크리트 부재 주철근의 피복두께를
입력하며, 주철근에 대한 피복두께가 입력되어 있지 않은 경우(do = 0)에는 프로그램
내부에서 다음과 같이 계산하여 적용한다.
-
do = MAX (Hc/10, Bc/10, 2.5) in ≤ 3 in
철골철근콘크리트 부재에 대한 강도검증을
수행하기 위해서는 철근데이타가 반드시 필요하며, Rebar에 입력되는 주철근의 갯수는
반드시 4의 배수로 입력하여야 한다.
동일한 철골철근콘크리트 부재에 철근데이터가
중복 입력된 경우는 해당 철골철근콘크리트 부재에 대하여 최종 입력된 값을 적용(Update)한다.
입력된 철근데이터가 단면성질번호 순으로
정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가
가능하다.
데이터
테이블의 호출 방법은 다음과 같다.
- 메인 메뉴에서 [MODS] 탭
> [Design] 그룹 > [SRC Design] > [SRC Design
Tables] >

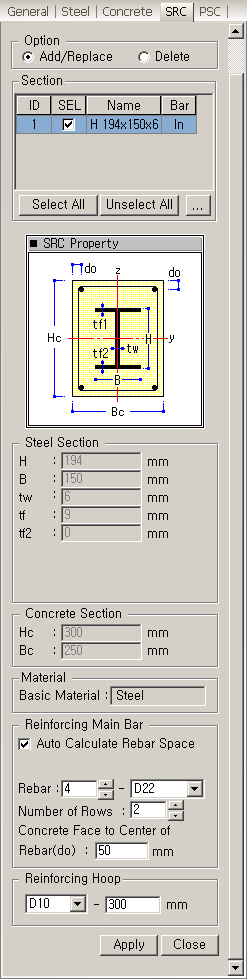

Modify
SRC Section Data |
철골철근콘크리트 합성기둥부재(Steel-Concrete
Composite Column)의 강도검증시 필요한 철골철근콘크리트 단면데이터와 철근데이터를 입력합니다..gif)
