비선형 재료모델을 통한 비선형 단면해석을 수행하여 모멘트 곡률곡선을 확인할 수 있습니다.

이상화곡선을 통해 항복유효강성을 계산할 수 있으며 단면이 공급할 수 있는 역량을 확인할 수 있습니다.

메인메뉴에서 [Seismic Perfrom.]탭 > [Capacity]

Name

모멘트 곡률곡선 데이터 이름을 정의합니다.

Perform Seismic Evaluation

성능평가를 진행하기 위한 평가 그룹과 위치를 정의할 수 있습니다.

Section Data

모멘트 곡률곡선을 계산할 단면과 철근 배근정보를 확인할 수 있습니다.

Inelastic Material Property

 모멘트 곡률곡선을 계산하기 위한 단면의 비탄성 재료특성을 할당합니다. 콘크리트와 철근의 비선형 특성을 방향별로 정의할 수 있습니다.

Curve Option

Auto는 고정하중 해석이 수행된 상태에 활성화되며 User Type을 통해 직접 사용자가 축력을 입력할 수 있습니다.

Auto의 Load Case/Combination을 통해 하중조합을 선택할 경우 해당 기둥의 축력이 자동으로 연동됩니다.

Display Idealized Model

 이상화곡선을 체크할 경우 모멘트곡률곡선 계산결과의 초기항복점, 항복점, 극한점을 통해 2선형 비선형곡선으로 작도하실 수 있습니다.

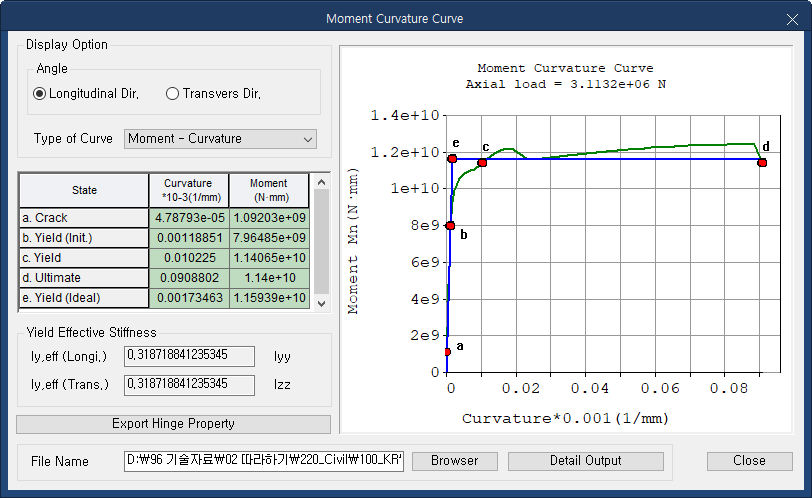

         Moment Curvature Curve 대화상자

Export Hinge Property

 Moment Curvature Curve에서 얻은 이상화 곡선을 이용하여 Inelastic Hinge Property/Pushover Hinge Property를 자동생성 할 수 있습니다.

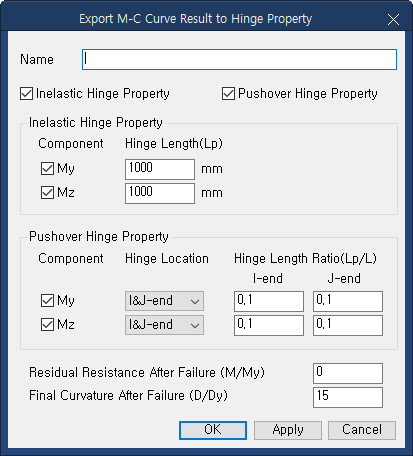

  Hinge Property 자동생성 대화상자

Name

 생성할 Hinge Property의 이름을 정의하며, Inelastic/Pushover Hinge Property를 선택적으로 자동 생성할 수 있습니다.

Inelastic Hinge Property

 Moment-Rotatioin Type의 Rotation계산을 위한 소성힌지 길이를 입력합니다.

Pushover Hinge Property

 Moment-Curvature Type에 적용할 소성힌지 비율을 입력합니다.

Residual Resistance After Failure(M/My)

 항복점 이후 잔류 모멘트를 입력합니다.

Final Curvautre After Failure(D/Dy)

 항복점 이후 거동을 위한 최대 Rotation/Curvature를 입력합니다.

이상화곡선을 작도하는 방법을 3개Option으로 제공합니다.

                                  Option 1의 이상화곡선

Option 2의 이상화곡선

Option 3의 이상화곡선

Estimate Condition of Ultimate Curvature

단면의 극한 상태를 사용자가 추가 설정가능합니다. 기본 설정은 비선형 단면특성치에서 정의한 극한변형률로 적용됩니다.
