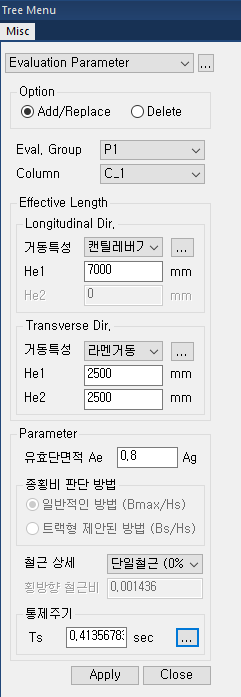

Eval. Group

 Effective Length

: 교축과 교축직각방향의 부재력을 통해 거동을 분석할 수 있습니다.

라멘거동의 유효높이는 기둥의 ½로 산정하거나 상하단의 곡률비에 의해 계산 할 수 있습니다.

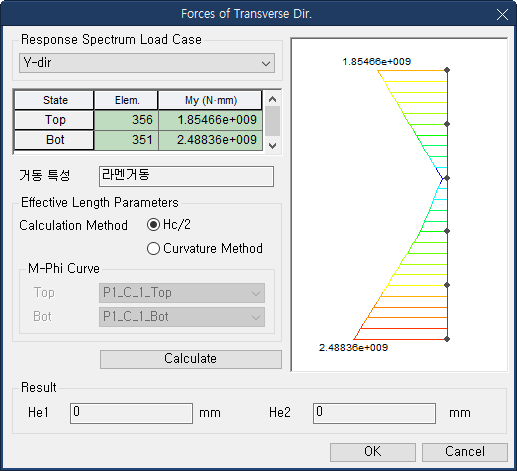

라멘거동의 Forces of Transverse Dir. 대화상자

켄틸레버 거동의 유효높이는 받침이 2열이상인 경우 상부구조의 중심까지 높이가 포함되므로

 받침과 상부구조 도심까지 거리를 추가 입력해야 합니다.

Parameter

  유효단면적

 : 계수를 사용자 입력으로 정의합니다.

  종횡비 판단방법

 : 일반적인 방법은 폭을 단면 최대폭으로 정의하는 방법이며 트랙형 제안된 방법은

  Hs를 고정한 상태에서 Bs를 산정하게 됩니다.

  철근 상세

 : 벽식교각일 경우 적용됩니다.

  통제주기

 : 기준에 따른 통제주기를 자동산정하거나 직접 입력해야 합니다.
