Beam & Column (General) Gen 연동

• 동일한 단면 정보가 적용된 모든 부재에 대해서 연동 정보 생성됩니다.
• “재질 정보를 고려해서 정보 생성”을 선택한 경우에는 동일한 단면 정보가 적용된 부재를 재질별로 다시 분리해서 연동 정보를 생성합니다.

• 동일한 단면 정보가 적용된 부재에 대한 검토를 수행하는 경우에 효과적입니다.

● 부재에 의한 연동

• 부재별로 연동 정보 생성됩니다.
• 특정 부재에 대해서 세밀한 검토를 수행하는 경우에 효과적입니다.

(2) 설계 부재력

● by Max Forces ( All )

• P / Mx / My / Vx / Vy의 값이 최대 / 최소로 발생하는 하중 조합과 연동됩니다.
• 10개의 하중 조합이 생성됩니다.

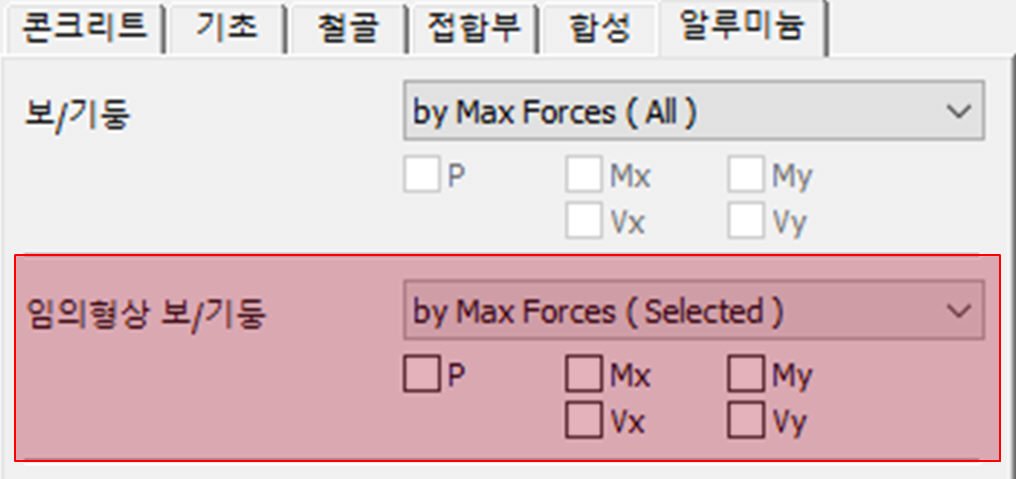

● by Max Forces ( Selected)

• P / Mx / My / Vx / Vy의 값이 최대 / 최소로 발생하는 하중 조합과 연동됩니다.

• 선택한 부재력 성분만 연동됩니다.

• 선택한 부재력 성분의 2배의 하중 조합이 생성됩니다.

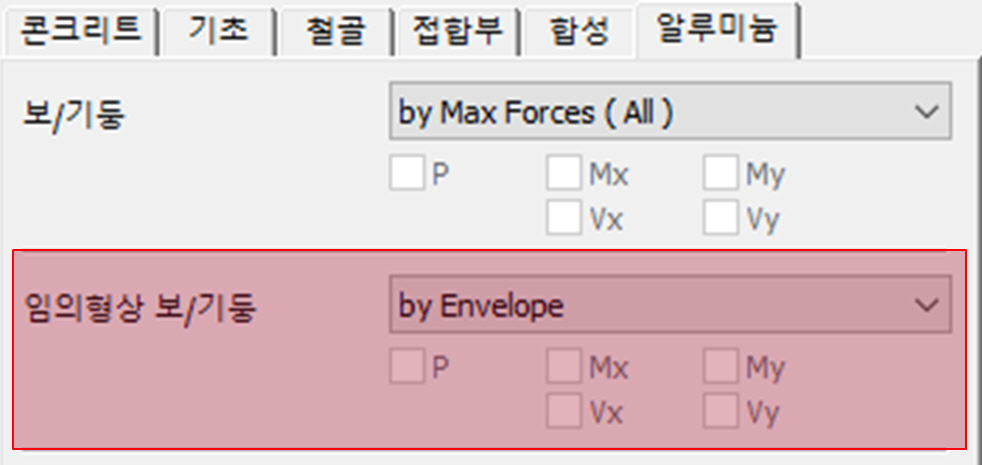

● by Envelope

• P / Mx / My / Vx / Vy의 최대 / 최소값을 별도의 하중 조합으로 연동됩니다.

• Gen의 하중 조합에는 존재하지 않는 조합입니다.

• 항상 2개의 하중 조합이 생성됩니다.

(3) 연동 관련 오류 메시지

● 알루미늄 재질이 적용되지 않은 경우

● Gen 모델에 하중 조합이 존재하지 않는 경우

• 알루미늄 설계 적용을 위해서 알루미늄 설계용 하중 조합을 생성합니다.



● 생성 가능한 부재 정보가 존재하지 않는 경우
