Aluminum_General Section Column

Beam/ Column (General) Member

알루미늄 보 / 기둥의 설계는 AA( Aluminum Associate, USA )의 ADM( Aluminum Design Manual )을 기반으로 축하중, 휨모멘트 및 전단력이 작용하는 다양한 형태의 단면에 대해서 단면의 자동 설계 및 내력 검토를 수행합니다.

▒ 실행방법

메인 메뉴에서 [Aluminum] > [Beam/Column] (General) > [Member] 탭

▒ 상세설명

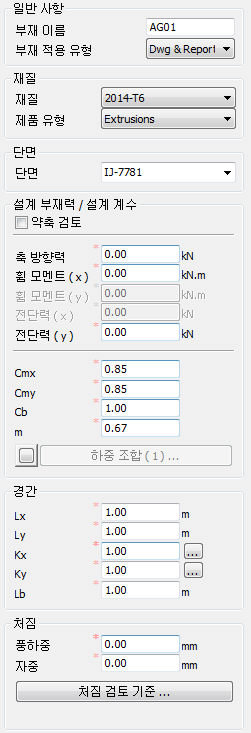

(1) 일반사항

• 부재이름 : 부재의 이름을 입력
• 부재 적용 유형 : 해당 부재의 출력 유형을 설정

• 단면 정보는 “midas SPC”를 이용해서 생성합니다.

+ SPC : Section Property Calculator

+ 다양한 형태의 단면을 정의합니다.

+ 정의된 단면의 속성을 계산합니다.

+ Gen의 임의 형상 단면으로 활용 가능합니다.

• “midas SPC”를 이용해서 “midas Section File( *.sec )”을 만들어서 활용합니다.

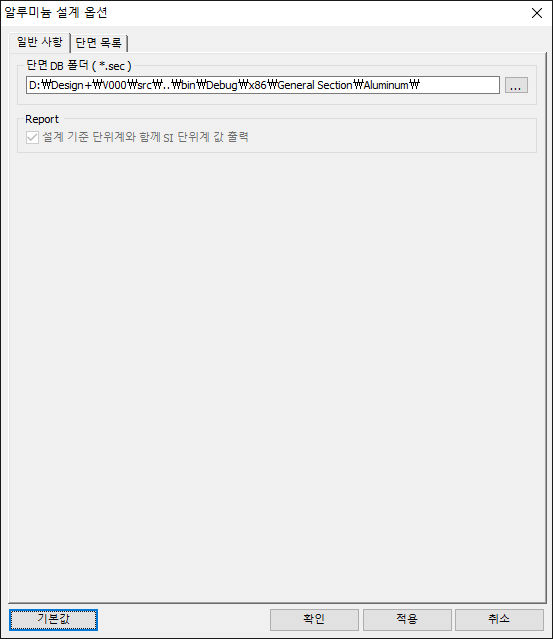

• midas Section File의 저장 경로 설정

+기본 경로 : Design+ 설치 폴더\General Section\Aluminum\

• 검토에 적용할 단면을 선택

• Design+의 기본 단면 정보

+ 기본 단면 목록

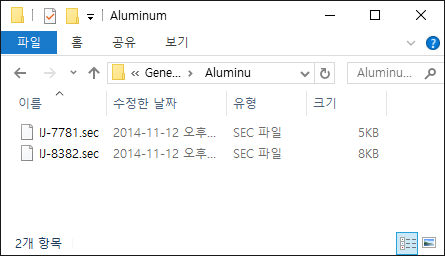

+ “단면 DB 폴더”의 파일 현황

(4) 설계 부재력 / 계수

• 축력 / 휨모멘트 / 전단력 및 설계 계수 입력
• 약축 검토

+ 약축 검토를 선택하지 않은 경우

+ 약축 검토를 선택한 경우

• 하중 조합 : 여러 하중 조합을 입력해서 단면 검토 및 설계에 적용

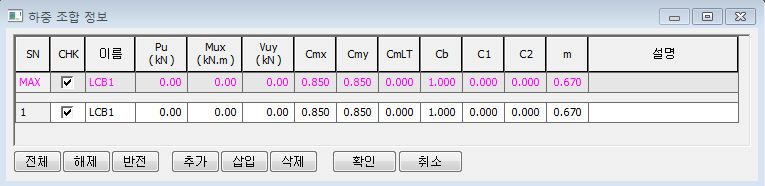

• 하중 조합

• 하중 조합 : 여러 하중 조합을 입력해서 단면 검토 및 설계에 적용

선택된 단면 형상에서 검토할 수 없는 부재력 성분을 입력하는 열은 자동으로 숨김 처리됩니다.

• CHK : 해당 하중 조합을 검토나 설계에 반영할 경우 선택 설정

선택하지 않은 하중 조합은 단면 검토나 설계시에 부재력으로 반영하지 않습니다.

• Cmx /Cmy /CmLT : Factor relating actual moment diagram to an equivalent uniform moment diagram

• Cb : Coefficient that accounts for moment gradient along a beam’s length

• C1, C2 : Coefficient defined in Section 4.9.4

• m : Constant determined from Table 4.8.1-1

(5) 경간

• Lx, Ly: 부재의 길이
• Lb : 부재의 비지지 길이
• Kx, Ky : 좌굴 길이 계수

(6) 처짐

•풍하중 : 풍하중에 의한 처짐량 입력

•자중 : 자중에 의한 처짐량 입력

•처짐 검토 기준

+ 경간이 4.11m를 초과하는 경우 / 경간이 4.11m 미만인 경우에 대한 처짐 제한값 입력

+ 유리의 자중에 의한 처짐 제한값 입력

(7) 설계 데이터

• 단면 검토에 적용할 기준별 치수 정보 입력

• “선택”열을 설정한 경우 해당 기준에 대한 치수 입력이 가능하며 입력된 치수를 기반으로 단면을 검토합니다.

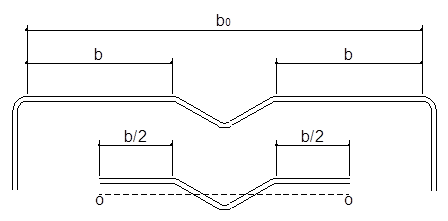

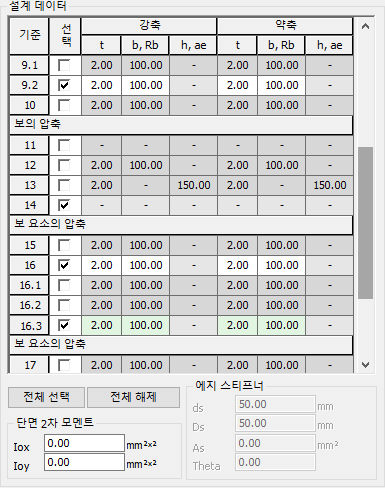

• 기준 9.2 또는 기준 16 3을 선택한 경우 “단면 2차 모멘트”의 값을 입력할 수 있습니다.

+ Ip : Moment of inertia of a section comprising the stiffener and one half of the width of the adjacent sub-elements and the transition corners between them taken about the centroidal axis of the section parallel to the element that is stiffened.

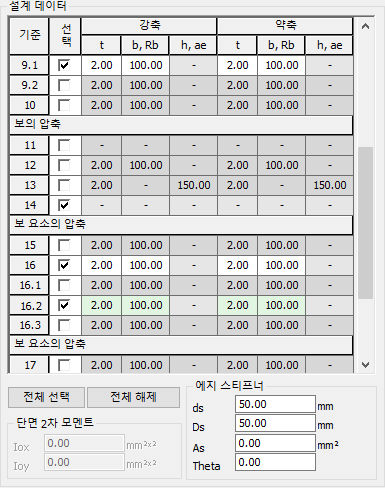

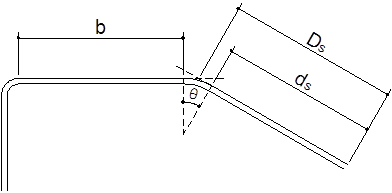

• 기준 9.1 또는 기준 16.2를 선택한 경우 “에지 스티프너”의 값을 입력할 수 있습니다.

+ As : Area of the stiffener

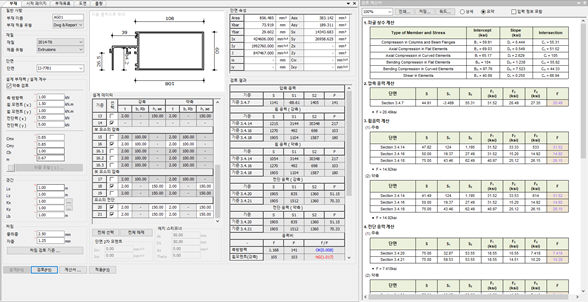

(8) 검토 결과

위의 검토 결과를 통해서 할 수 있는 사항

• 압축 응력: 기준 3.4.7 / 3.4.8 / 3.4.9 가 적용되어서 허용 응력이 결정됩니다.
• 휨 응력 (강축): 기준 3.4.11 / 3.4.15 / 3.4.18 이 적용되어서 허용 응력이 결정됩니다.
• 휨 응력 (약축): 기준 3.4.17 이 적용되어서 허용 응력이 결정됩니다. .
+ 설계 부재력이 0인 경우에는 출력되지 않을 수 있습니다.
• 전단 응력( 강축): 기준 3.4.20 이 적용되어서 허용 응력이 결정됩니다.
• 전단 응력( 약축): 해당 단면 형상에 대해서는 약축 전단 검토가 불가능합니다.
설계 부재력이 0인 경우에는 출력되지 않을 수 있습니다.

(9) 입력 데이터의 변경과

검토 결과의 일관성 유지

부재를 검토하면 검토 결과가 “결과 테이블”과 “검토 계산서”에 표시됩니다.
+ 부재의 입력 정보를 변경하는 경우에는 입력 정보와 결과의 일관성 유지를 위해서 검토 결과를 삭제하는 것이 필요하나 사용자의 선택에 따라서 동작이 가능하도록 처리되어 있습니다.
+ "입력 데이터 변경시에도 설계 결과 유지”를 선택한 경우에는 입력 정보가 변경이 되더라도 기존의 검토 결과를 삭제하지 않습니다.
+ 해당 설정은 “사용자 환경 설정”에서 설정할 수 있습니다.

사용자 환경 설정 방법
+ 워크트리 : "사용자 환경 설정" 노드를 더블 클릭
+ 리본 메뉴 : 설정 > 설정 > 사용자 설정 클릭

(10) 계산서 생성
