▒ 실행방법
메인 메뉴에서 [Aluminum] > [Beam/Column] > [Drawing] 탭 > Create
▒ 상세설명

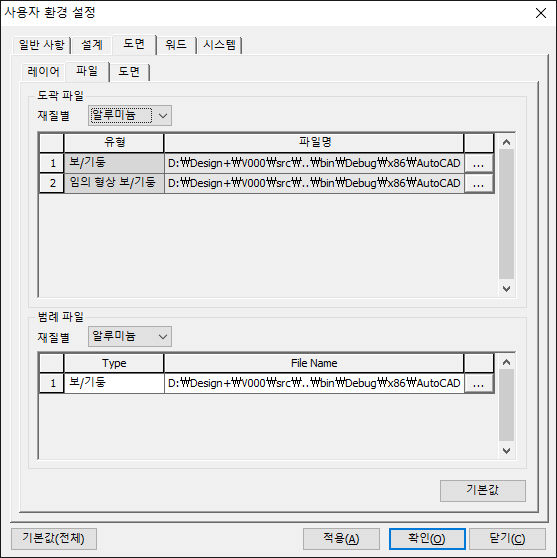

(1) 도곽 파일 설정
• 파일명을 직접 입력하거나 “…”을 클릭해서 해당 Dwg 파일을 선택 • 워크 트리 : 알루미늄 > 사용자 환경 설정 노드 더블 클릭 • 리본 메뉴 : 설정 > 설정 > 사용자 설정 클릭 (2) 범례 설정

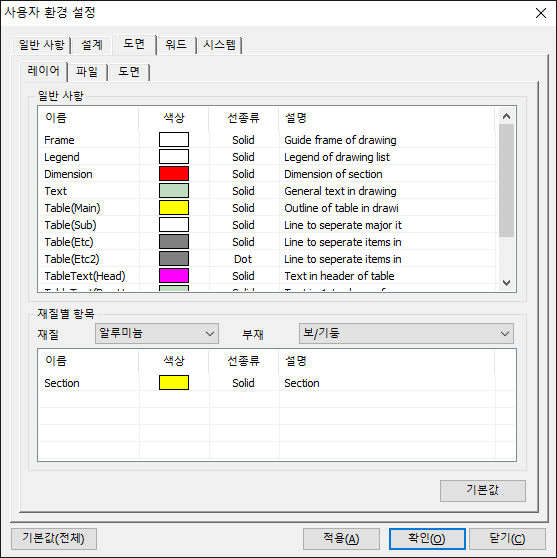

• 파일명을 직접 입력하거나 “…”을 클릭해서 해당 Dwg 파일을 선택 • 워크 트리 : 알루미늄 > 사용자 환경 설정 노드 더블 클릭 • 리본 메뉴 : 설정 > 설정 > 사용자 설정 클릭 (3) 레이어 설정
• 레이어 명칭 및 레이어별 색상 / 선종류 설정 • 워크 트리 : 알루미늄 > 사용자 환경 설정 노드 더블 클릭 • 리본 메뉴 : 설정 > 설정 > 사용자 설정 클릭

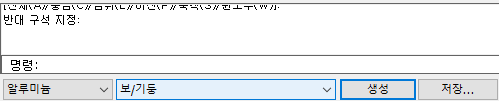

(4) 도면 생성

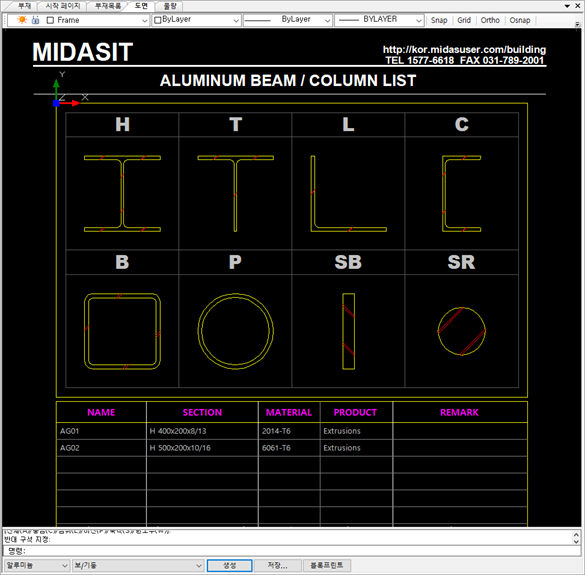

(5) 도면 예시
|
