Beam & Column Member

알루미늄 보 / 기둥의 설계는 AA( Aluminum Associate, USA )의 ADM( Aluminum Design Manual )을 기반으로 축하중, 휨모멘트 및 전단력이 작용하는 다양한 형태의 단면에 대해서 단면의 자동 설계 및 내력 검토를 수행합니다.

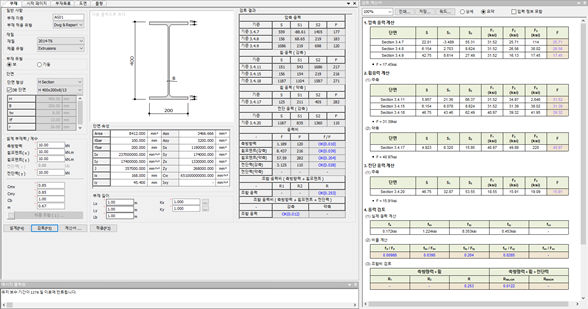

▒ 실행방법

메인 메뉴에서 [Aluminum]  > [Beam/Column] > [Member] 탭

▒ 상세설명

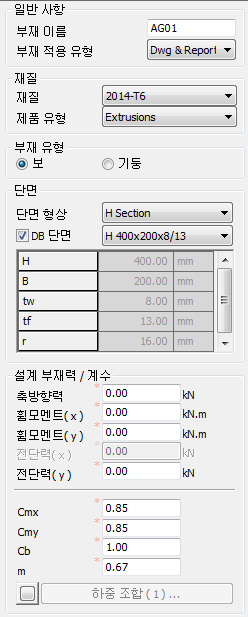

(1) 일반사항



• 부재이름 : 부재의 이름을 입력

• 부재 적용 유형 : 해당 부재의 출력 유형을 설정

관련옵션

(2) 재질

• 재질: 재질명을 선택

• 제품 유형: 제품의 생산 방식으로 구분

관련옵션

(3) 부재유형

부재 유형 선택에 따른 단면 선택 콤보 박스의 선택 목록

• 보를 선택한 경우 "알루미늄 설계 옵션" 에서 보 부재가 목록에 표시됩니다.
• 기둥을 선택한 경우 “알루미늄 설계 옵션”에서 기둥 부재가 목록에 표시됩니다.
• “알루미늄 설계 옵션”에서 “사용자 지정 단면 목록 사용”을 선택 해제한 경우에는 모든 단면이 목록에 표시됩니다.

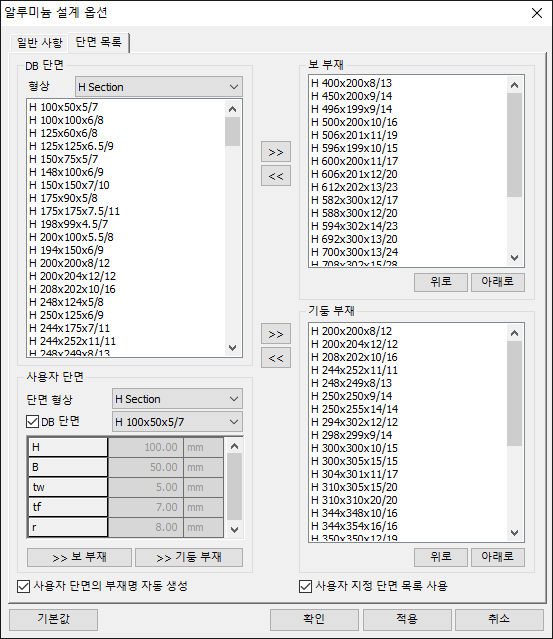

알루미늄 설계 옵션 대화 상자 호출 방법
• 워크 트리 : “알루미늄” 탭에서 “알루미늄 설계 옵션” 노드를 더블 클릭
• 리본 메뉴 : 설정 > 설정 > 알루미늄 설정 클릭

(4) 단면

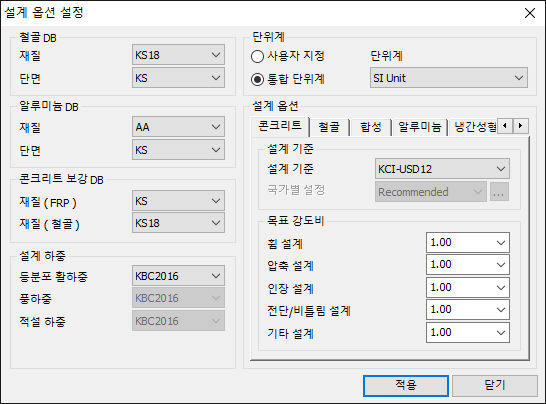

사용 단면 DB 설정 방법
• 워크 트리 : “알루미늄” 탭에서 “단면 DB" 노드를 더블 클릭
• 리본 메뉴 : 설정 > 설정 > 설계 설정 클릭

(5) 설계 부재력 / 계수

• 축력 / 휨모멘트 / 전단력 및 설계 계수 입력
• 단면의 형상에 따라서 검토가 불가능한 부재력 성분을 입력하는 부분이 비활성 처리됩니다
• 단면 형상별로 검토 가능 부재력 성분은 “단면 형상별 적용 가능한 기준 번호” 참조
• 비활성화된 입력 부분에 0이외의 값이 입력된 경우 검토 결과에 “99.99”가 표시될 수 있습니다.

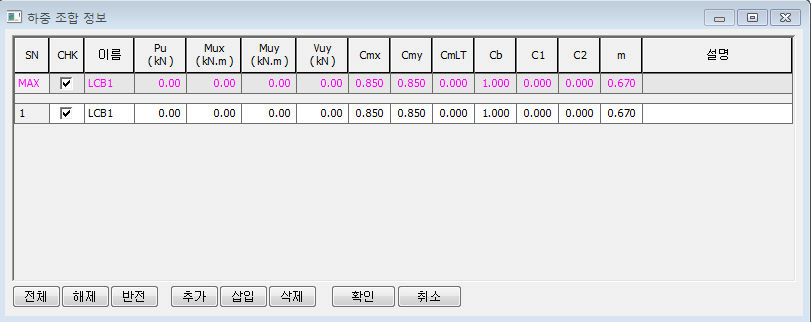

(6) 하중 조합

• 하중 조합 : 여러 하중 조합을 입력해서 단면 검토 및 설계에 적용

         선택된 단면 형상에서 검토할 수 없는 부재력 성분을 입력하는 열은 자동으로 숨김 처리됩니다.

• CHK : 해당 하중 조합을 검토나 설계에 반영할 경우 선택 설정

              선택하지 않은 하중 조합은 단면 검토나 설계시에 부재력으로 반영하지 않습니다.

• Cmx /Cmy /CmLT : Factor relating actual moment diagram to an equivalent uniform moment diagram

• Cb : Coefficient that accounts for moment gradient along a beam’s length

• C1, C2 : Coefficient defined in Section 4.9.4

• m : Constant determined from Table 4.8.1-1



(7) 부재 길이



• Lx, Ly: 부재의 길이
• Lb : 부재의 비지지 길이
• Kx, Ky : 좌굴 길이 계수

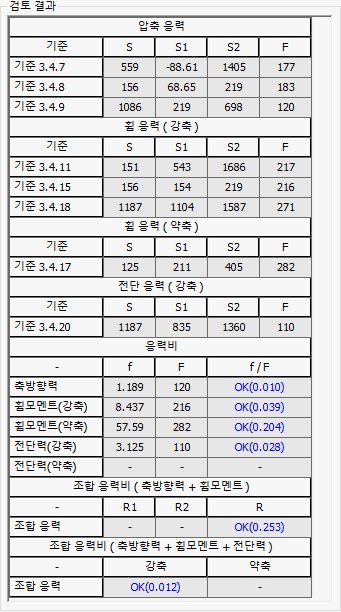

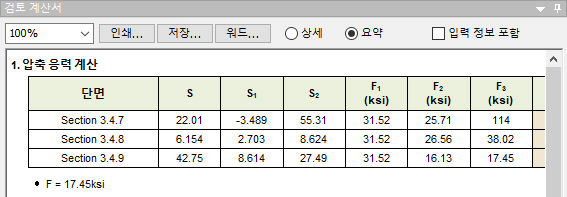

(8) 검토 결과



 단면 형상별로 검토 가능한 부재력 성분을 검토 결과 테이블에서도 확인할 수 있습니다.

위의 검토 결과를 통해서 할 수 있는 사항

• 압축 응력: 기준 3.4.7 / 3.4.8 / 3.4.9 가 적용되어서 허용 응력이 결정됩니다.
• 휨 응력 (강축): 기준 3.4.11 / 3.4.15 / 3.4.18 이 적용되어서 허용 응력이 결정됩니다.
• 휨 응력 (약축): 기준 3.4.17 이 적용되어서 허용 응력이 결정됩니다. .
                  + 설계 부재력이 0인 경우에는 출력되지 않을 수 있습니다.
• 전단 응력( 강축): 기준 3.4.20 이 적용되어서 허용 응력이 결정됩니다.
• 전단 응력( 약축): 해당 단면 형상에 대해서는 약축 전단 검토가 불가능합니다.
                        설계 부재력이 0인 경우에는 출력되지 않을 수 있습니다.





(9) 입력 데이터의 변경과

검토 결과의 일관성 유지





• 부재를 검토하면 검토 결과가 “결과 테이블”과 “검토 계산서”에 표시됩니다.
• 부재의 입력 정보를 변경하는 경우에는 입력 정보와 결과의 일관성 유지를 위해서 검토 결과를 삭제하는 것이 필요하나 사용자의 선택에 따라서 동작이 가능하도록 처리됩니다.
• "입력 데이터 변경시에도 설계 결과 유지”를 선택한 경우에는 입력 정보가 변경이 되더라도 기존의 검토 결과를 삭제하지 않습니다.
• 해당 설정은 “사용자 환경 설정”에서 설정할 수 있습니다.

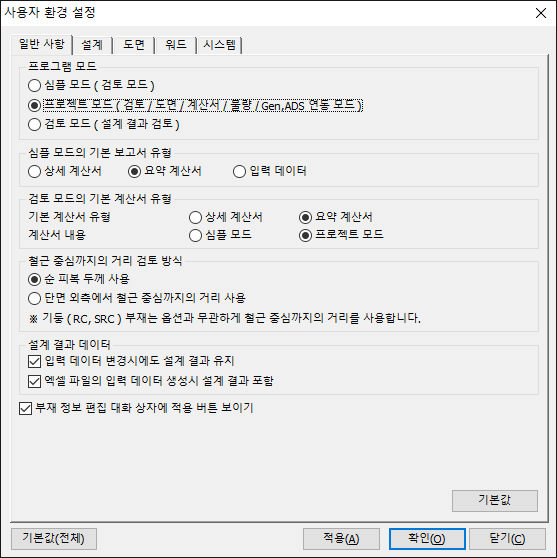

사용자 환경 설정 방법
• 워크트리 : "사용자 환경 설정" 노드를 더블 클릭
• 리본 메뉴 : 설정 > 설정 > 사용자 설정 클릭

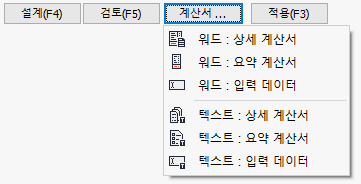

(10) 계산서 생성




생성 가능한 계산서의 종류
• 워드 계산서 : 상세 / 요약 / 입력 정보
• 텍스트 계산서 : 상세 / 요약 / 입력 정보




(11) 검토 계산서 활용법




계산서의 생성
• 단면 검토나 단면 설계를 수행하면 검토 계산서가 자동으로 생성됩니다.
• 프로젝트 모드에서만 사용 가능 ( 심플 모드와 검토 모드에서는 사용할 수 없습니다. )

검토 계산서의 표시 내용 변경



• 상세 / 요약 중 하나를 선택하면 계산서의 내용이 변경됩니다.
• 입력 정보 포함
+ 선택 설정 : 검토 계산서 생성시에 입력 정보도 함께 출력됩니다.
+ 선택 해제 : 검토 계산서 생성시에 검토 결과만 출력됩니다.

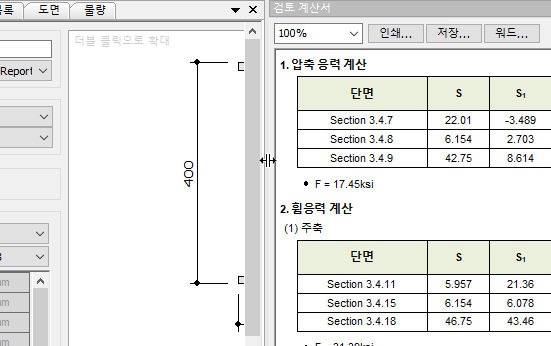

검토 계산서의 크기 조정



• 부재 입력창과 검토 계산서 사이 조정을 통해서 크기 조정 가능

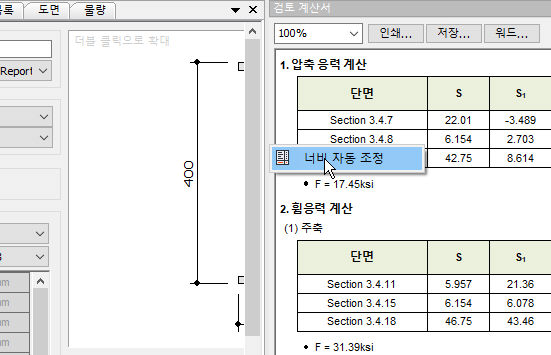

검토 계산서의 크기 자동 조정



• 검토 계산서 위에서 마우스 우측 클릭하면 “너비 자동 조정” 메뉴 사용할 수 있습니다.
