Slab  적용이론 및 기준

고정하중, 적재하중과 같이 수직으로 작용하는 하중을 단변방향 또는 양방향으로 전달하는 일방향 또는 이방향 슬래브를 설계하는 설계 가정입니다.

실행방법

메인 메뉴에서 [RC]  > [Slab]

상세설명

일방향 슬래브

일방향 슬래브를 설계하는데 있어서 실용 해법을 적용하며 다음의 조건을 만족해야 합니다.



(1) 2경간 이상일 때

(2) 인접 2경간의 차이가 짧은 경간의 20% 이하인 경우

(3) 등분포 하중이 작용하는 경우

(4) 활하중이 고정하중의 3배를 초과하지 않는 경우

(5) 부재의 단면의 크기가 일정한 경우



양단 지지 조건에 따른 슬래브의 최소 두께는 다음과 같이 적용되며, 입력한 슬래브의 두께가 최소 두께보다 작은 경우에는 처짐을 검토합니다.

지지 조건

최소두께


양단 단순 지지

Span/20


양단 연속 지지 조건

Span/28


일단 연속 타단 힌지

Span/24


캔틸레버

Span/10



처짐 검토 시에는 단기 처짐과 장기 처짐을 검토하며, 장기 처짐 검토시에는 입력한 철근 정보를 적용하지만 철근 배근 타입이 “Type A”인 경우 상단부 철근의 단면적은 “0”이 입력됩니다.



처짐 계산을 위하여 유효 단면 2차 모멘트를 사용하며, 유효 단면 2차 모멘트는 다음의 식을 이용합니다.







처짐 계산을 위한 등가 단면 2차 모멘트는 다음과 같이 계산합니다.



1단 연속일 경우





양단 연속일 경우





지지 조건별 단부 최대 부모멘트와 전단력, 중앙부 정모멘트는 다음과 같습니다.

지지 조건

모멘트

전단력

부모멘트

정모멘트















-




이방향 슬래브

주변이 보나 벽체로 지지된 장방형 슬래브가 등분포 하중을 받는 경우, 장방형 슬래브의 휨모멘트 계수법에 의한 방법으로 휨모멘트 및 전단력을 산정합니다.



이방향 슬래브의 처짐에 대한 최소 두께는 다음과 같이 적용합니다.



강성비 Conditions-1Way-Case1.jpg0.2초과 2.0미만인 경우






강성비 Conditions-1Way-Case1.jpg2.0이상인 경우

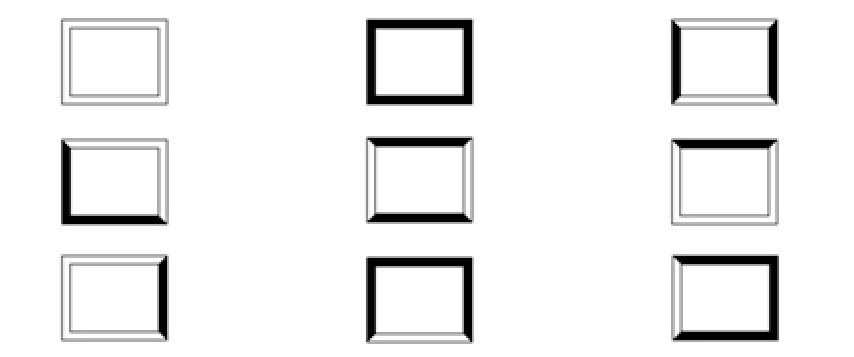

고려되는 지점의 조건은 다음과 같습니다.
