RC01_Slab_Member

▒ 상세설명

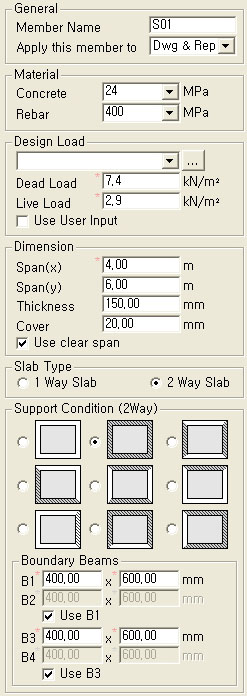

General

Member Name

Apply this member to

: 부재의 이름 입력

: 현재 부재에 대한 사용 범위 설정

Dimension

Span(x)

Span(y)

Thickness

Cover

: 단변 길이

: 장변 길이

: 슬래브의 두께

: 슬래브의 순 피복 두께

Use clear span은 슬래브의 타입이 이방향인 경우에만 선택가능하며, 선택된 경우에는 보의 폭을 제외한 순스팬이 계산에 적용 됩니다.

Slab Type

1 Way Slab : 일방향 슬래브 설계 시 선택

Bar

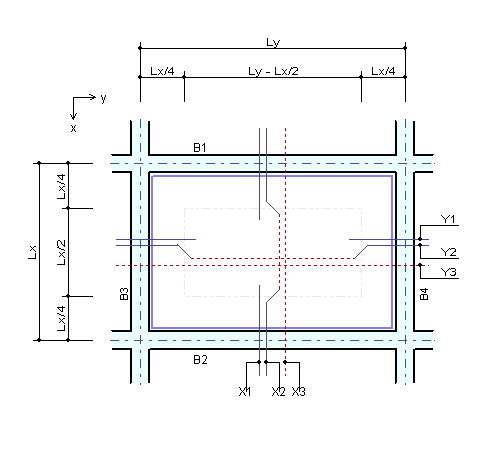

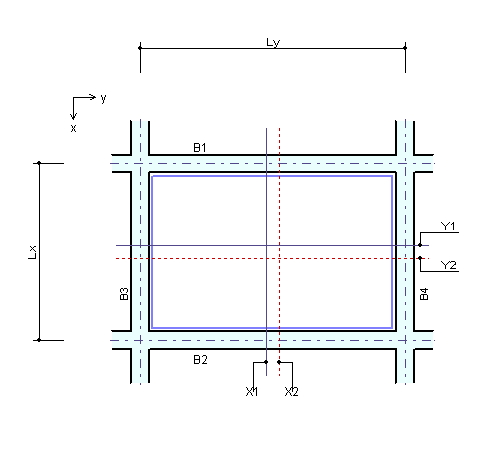

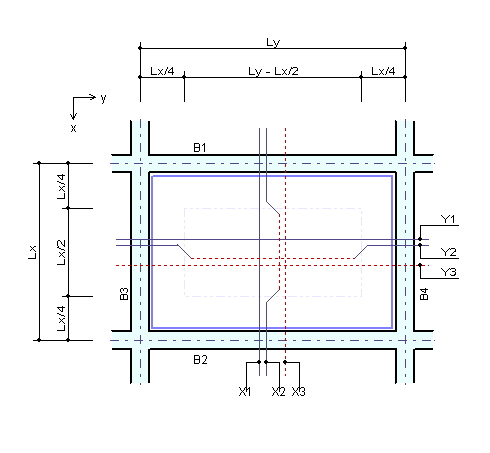

Arrangement Type

배근형태 지정

삽도에서 실선은 Fix, 점선은 Pin, 비 표시는 Cantilever입니다.

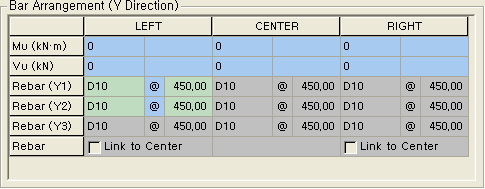

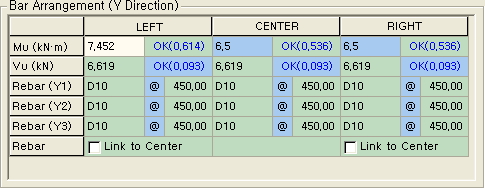

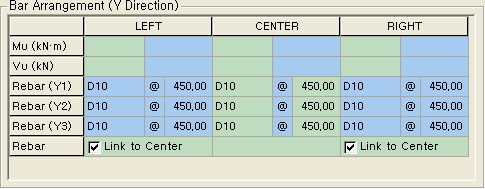

Bar Arrangement

(X/Y Direction)

Mu	: 계산 결과 출력 및 모멘트 입력
Vu	: 계산 결과 출력 및 전단력 입력

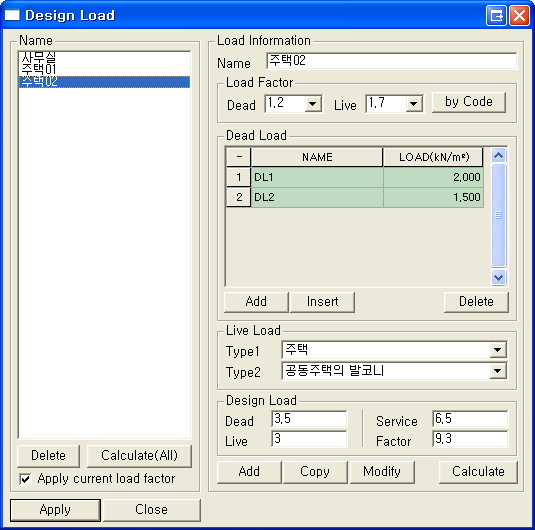

Mu, Vu 값은 Design Load의 "Use User Input" 사용시에 적용 됩니다.
Rebar (X1 / Y1)	: 철근 정보 입력
Rebar (X2 / Y2)	: 철근 정보 입력
Rebar (X3 / Y3)	: 철근 정보 입력

Calculation Result

Min. Thickness	: 규준에 따른 최소 두께 표시
Min. Bar Ratio	: 규준에 따른 최소 철근비 및 철근량 표시
Max. Bar Space	: 규준에 따른 최대 배근 간격 표시
Short Deflection	: 단기 처짐량 및 비율 표시
Long Deflection	: 장기 처짐량 및 비율 표시
Short Deflection, Long Deflection 은 일방향 슬래브 설계시에만 표시합니다. 최소 철근 간격은 철근의 종류를 변경할 경우 선택된 철근의 단면적을 고려한 간격을 재계산하여 표시합니다. 간격 계산시에는 최대 철근 간격을 고려합니다.

Slab Member
