Slab  Member List

여러 부재의 입력데이타를 일괄적으로 변경하여 한번에 검토 및 설계할 수 있습니다. Excel로 호환도 가능하여 입력이 편리합니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Slab] > [Member List] 탭

▒ 상세설명



항목 설명

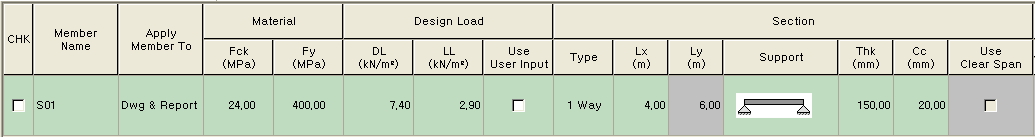

Member Name

Apply this member to

: 부재의 이름 입력

: 현재 부재에 대한 사용 범위 설정

관련옵션



Material

Fck : 콘크리트의 설계 기준 압축 강도 입력

Fy : 철근의 설계 기준 항복 강도



Design Load

DL : 고정 하중 입력

LL : 활하중 입력

Use User Input : 고정하중과 활하중을 입력하는 대신 사용자가 직접 입력한 모멘트와 전단력으로 슬래브를 검토하고자 할 경우에 사용합니다.



Section

Type : 일방향 혹은 이방향 설계 선택

Lx : 단변 길이

Ly : 장변 길이

Support : 지지조건

Thk : 슬래브의 두께

Cc : 슬래브의 순피복두께

Use Clear Span : 슬래브 타입이 이방향인 경우에만 선택가능하며, 선택된 경우에는 보의 폭을 제외한 순스팬이 계산에 적용됩니다.




항목 설명

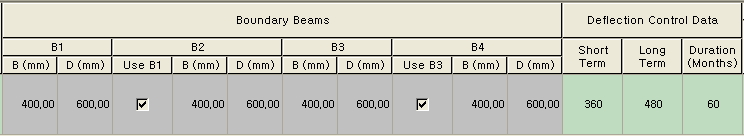

Boundary Beams

B1, B2, B3, B4 : 슬래브를 지지하는 보의 치수 입력

Use B1 (Use B3)을 선택한 경우에는 B1의 단면 정보를 변경하면, B2의 단면 정보가 B3의 단면 정보를 변경하면, B4의 단면 정보가 자동으로 변경됩니다.



Deflection Control Data

Short Term : 단기 처짐 검토 기준

Long Term : 장기 처짐 검토 기준

Duration (Months) : 장기 처짐 검토를 위한 고정 하중의 지속 기간




항목 설명

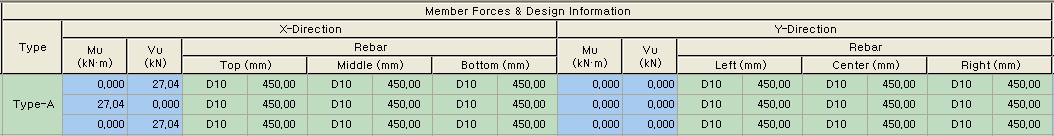

Member Forces & Design Information

Type : 배근 형태 지정

Mu : 계산 결과 출력 및 모멘트 입력

Vu : 계산 결과 출력 및 전단력 입력

Rebar(X/Y) : 철근 정보 입력

설명: C:\Documents and Settings\tyyun.MIDASIT\바탕 화면\V160_0430\!SSL!\midas_eGen_On-line_Manual\M_main_menu\IMG_C_ICON\IMG_C_ICON_NOTE_01.png  Mu, Vu 값은 Design Load의 “Use User Input” 사용시에 적용됩니다.




항목 설명

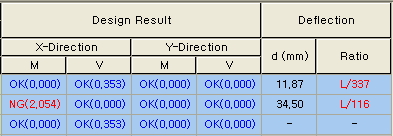

Design Result

M : 모멘트 계산 결과 출력

V : 전단력 계산 결과 출력



Deflection

Short Deflection  : 단기 처짐량 및 비율 표시

Long Deflection  : 장기 처짐량 및 비율 표시

설명: C:\Documents and Settings\tyyun.MIDASIT\바탕 화면\V160_0430\!SSL!\midas_eGen_On-line_Manual\M_main_menu\IMG_C_ICON\IMG_C_ICON_NOTE_01.png Short Deflection, Long Deflection 은 일방향 슬래브 설계시에만 표시합니다.



Tool > Preference > General탭에서 Result data 항목중 “Include design result in Excel type input file.”을 check off 하면 Design Result와 Deflection항목은 결과에서 포함되지 않습니다.


설명: C:\Documents and Settings\tyyun.MIDASIT\바탕 화면\V160_0430\!SSL!\midas_eGen_On-line_Manual\M_main_menu\IMG_C_ICON\IMG_C_ICON_NOTE_01.png 회색으로 음영 처리된 셀은 수정이 불가능한 영역이고, 흰색으로 처리된 셀은 입력 및 수정이 가능한 영역입니다.

Apply버튼을 클릭하면 [Member List] 탭에서 수정 및 편집한 상황이 [Member] 탭에 모두 반영됩니다.
