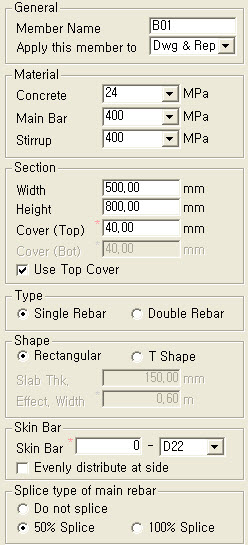

General
|
Member Name
Apply this member to
|
: 부재의 이름 입력
: 현재 부재에 대한 사용 범위 설정
|
 관련옵션
Material
|
Concrete
Main bar
Stirrup
|
: 콘크리트의 설계 기준 압축 강도 입력
: 주 철근의 설계 기준 항복 강도
: 전단 철근의 설계 기준 항복 강도
|

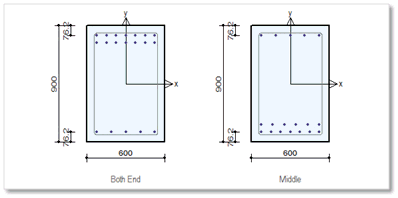

Section
|
Width
Height
Cover (Top)
Cover (Bot)
|
: 부재 폭
: 부재 높이
: 순 피복 두께 (상부 철근)
: 순 피복 두께 (하부 철근)
|
“Use Top Cover”는 상부 철근과 하부 철근의 피복 두께를 다르게 입력할 경우 사용하며, “Use Top Cover”가 선택된 경우 “Cover(Bot)” 입력 부분은 비활성 됩니다.
Type
|
Single Rebar
Double Rebar
|
: 단근보로 단면 검증을 수행
: 복근보로 단면 검증을 수행
|
Shape
|
Rectangular
T Shape
Slab Thk.
Effect. Width
|
: 장방형 보로 단면 검증을 수행
: T형 보로 단면 검증을 수행
: 슬래브 두께
: 슬래브의 유효 폭
|
T-Shape이 선택되면 슬래브 두께와 유효 폭을 입력할 수 있습니다.
Skin Bar
Evenly distribute at side
Splice type of main rebar
|
Do not splice
50% Splice
100% Splice
|
: 이음을 고려하지 않음
: 50% 이음 고려
: 100% 이음 고려
|
|
