Beam  Member List

여러 부재의 입력데이타를 일괄적으로 변경하여 한번에 검토 및 설계할 수 있습니다. Excel로 호환도 가능하여 입력이 편리합니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Beam] > [Member List] 탭

▒ 상세설명

항목 설명

관련옵션

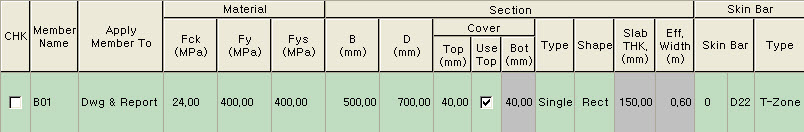

Material

Fck : 콘크리트의 설계 기준 압축 강도 입력

Fy : 주 철근의 설계 기준 항복 강도

Fys : 전단 철근의 설계 기준 항복 강도

Section

B : 부재 폭

D : 부재 높이

Cover

Top : 순 피복 두께(상부 철근)

Use Top : 상부 철근과 하부 철근의 피복 두께를 다르게 입력할 때 사용합니다.

선택된 경우 'Bot(mm)'가 비활성 됩니다.

Bot : 순 피복 두께(하부 철근)

Type : 일방향 혹은 이방향 설계 선택

Shape : 장방향보 또는 T형 보로 단면 검증 수행

Slab THK. : 슬래브의 두께

Eff. Width : 슬래브의 유효 폭

Skin Bar

Skin Bar : 표피 철근 정보 입력

Type : 인장측에 배치(T-Zone) 또는 등간격 배치(Side)

항목 설명

Splice

이음 고려(Do not / 50% / 100%)

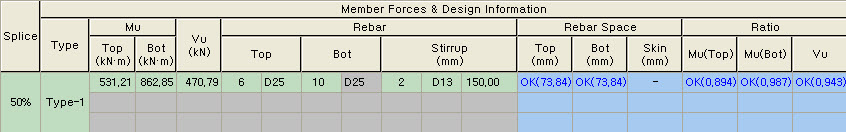

Member Forces & Design Informaion

Type : 배근 형태(All Section / Both End & Center / Each End & Center)

Mu

Top : 부재 상부 휨모멘트

Bot : 부재 하부 휨모멘트

Vu : 부재 전단력

Rebar

Top : 상부 철근 정보

Bot : 하부 철근 정보

Stirrup : 전단철근 정보

Rebar Space

Top : 상부 철근 간격비

Bot : 하부 철근 간격비

Skin : 표피 철근 간격비

Ratio

Mu(Top) : 상부 모멘트 강도비

Mu(Bot) : 하부 모멘트 강도비

Vu : 전단 강도비

회색으로 음영 처리된 셀은 수정이 불가능한 영역이고, 흰색으로 처리된 셀은 입력 및 수정이 가능한 영역입니다.

Apply버튼을 클릭하면 [Member List] 탭에서 수정 및 편집한 상황이 [Member] 탭에 모두 반영됩니다.
