Column Member

축하중과 이축 모멘트를 받는 사각 및 원형 기둥의 자동설계 또는 내력검토를 수행합니다.

▒ 실행방법

메인 메뉴에서 [RC] > [Column] > [Member] 탭

▒ 상세설명

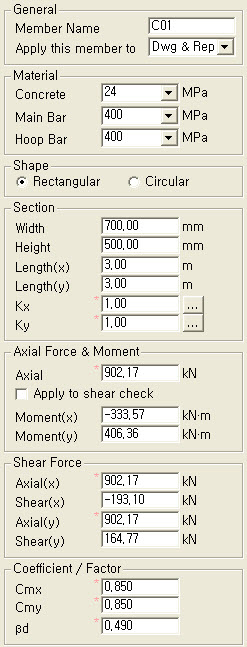

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

Material

Concrete

Main Bar

Hoop Bar

: 콘크리트의 설계 기준 압축 강도

: 주철근의 설계 기준 항복 강도

: 띠철근의 설계 기준 항복 강도

Shape

Rectangular

Circular

: 장방형 기둥

: 원형 기둥

Section

Width

Height

Length(x)

Length(Y)

Kx

: 부재 폭

: 부재 높이

: 부재의 비지지 길이 (x 방향)

: 부재의 비지지 길이 (y 방향)

: 유효 좌굴 길이 계수 (x 방향)

Ky

: 유효 좌굴 길이 계수 (y 방향)

Axial Force & Moment

Axial

Apply to shear check

: 축력

: 체크 시 상단의 축력으로 전단내력 검토 수행

Moment(x)

Moment(y)

: x방향 모멘트

: y방향 모멘트

Shear Force

Axial(x)

Shear(x)

Axial(y)

Shear(y)

: 전단 강도 계산을 위한 축력 (x 방향)

: 전단력 (x 방향)

: 전단 강도 계산을 위한 축력 (y 방향)

: 전단력 (y 방향)

Coefficient / Factor

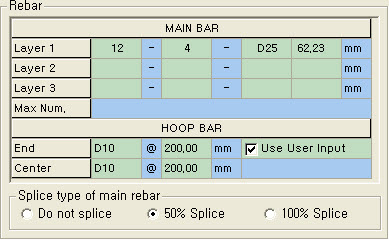

Rebar

MAIN BAR

Layer1

Layer2

Layer3

Layer4

: 1열의 철근 정보

: 2열의 철근 정보

: 3열의 철근 정보

: 4열의 철근 정보

각 칸은 [개수 - 열수 - 철근직경 - 철근 중심까지의 거리]

HOOP BAR

End

Center

Use User Input

: 단부 철근 정보

: 중앙부 철근 정보

: 선택한 경우

: 선택하지 않은 경우

각 칸은 [철근 직경 - 간격]

Splice type of main rebar

Do not splice

50% Splice

100% Splice

: 이음 고려 안함

: 50% 이음 고려

: 100% 이음 고려

Calculation result

	: 철근비
	: 횡구속 골조에 대한 휨모멘트 확대 계수
	: 압축 부재 설계용 확대 계수 휨모멘트
	: 강도 감소 계수
	: 설계 축강도
	: 설계 휨강도
	: 전단 철근의 최대 간격
	: 설계 전단 강도
