Column  Gen/ADS 연동

Gen/ADS와 연동하여 동일한 설계 결과를 확인할 수 있습니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Column]

▒ 상세설명

Gen/ADS와의 연동시에는 다음과 같은 경우에 따라서 각각 연동되는 데이터가 달라지게 됩니다.

• 설계 정보가 존재하지 않는 경우





  설계 정보가 존재하지 않는 경우에는 해석이 수행되었다 하더라도 부재력이나 철근 정보가 연동되지 않습니다. Gen/ADS에서의 설게부재력에서는 활하중 감소 계수 등이 적용이 되도록 되어 있기 때문에, 해석부재력만을 연동할 경우 Gen/ADS에서 적용하는 부재력과 Design+에서 적용하는 부재력에 차이가 발생할 수 있기 때문입니다..



  설계 정보가 존재하지 않는 경우 연동되는 데이터는 다음과 같습니다.

  부재의 명칭(General)

  부재의 재질(Material)

  부재의 형상(Shape)

  부재의 단면(Section)

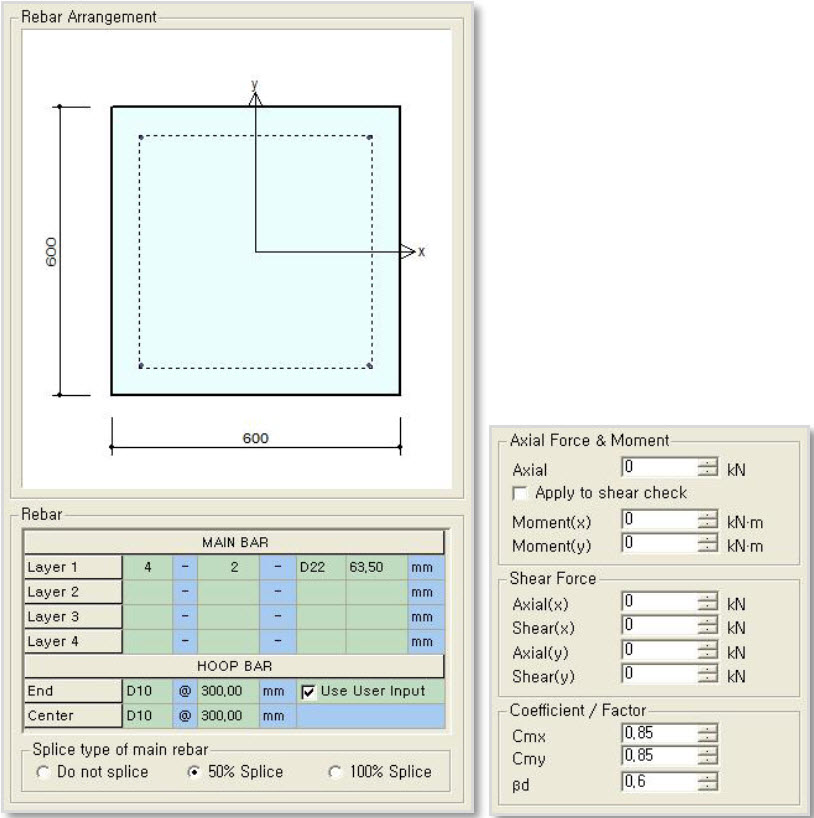

  설계 정보가 존재하지 않는 경우 연동이 되지 않는 데이터들에 대한 기본 입력값은 다음과 같습니다.

  Apply this member to : Dwg & Report로 설정

  Splice Type :50% 이음으로 설정

  축방향력, 몸멘트 및 전단력은 '0(Zero)'으로 설정

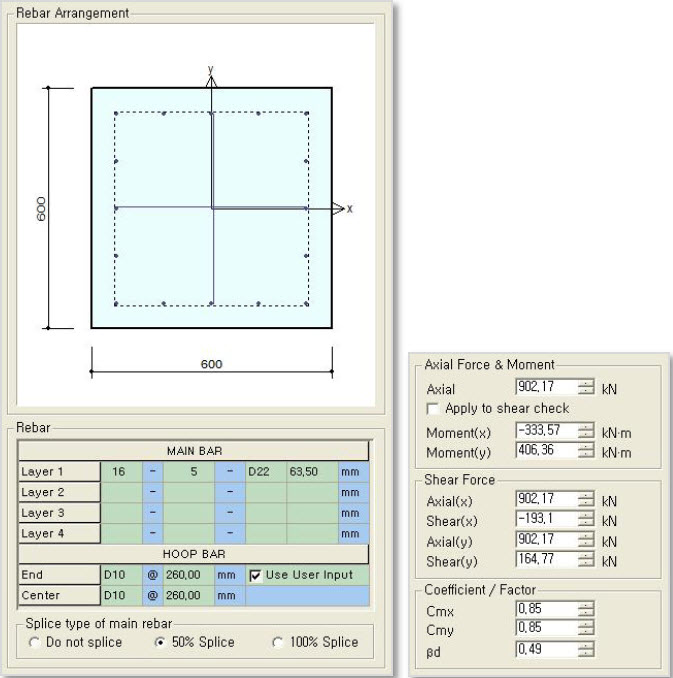

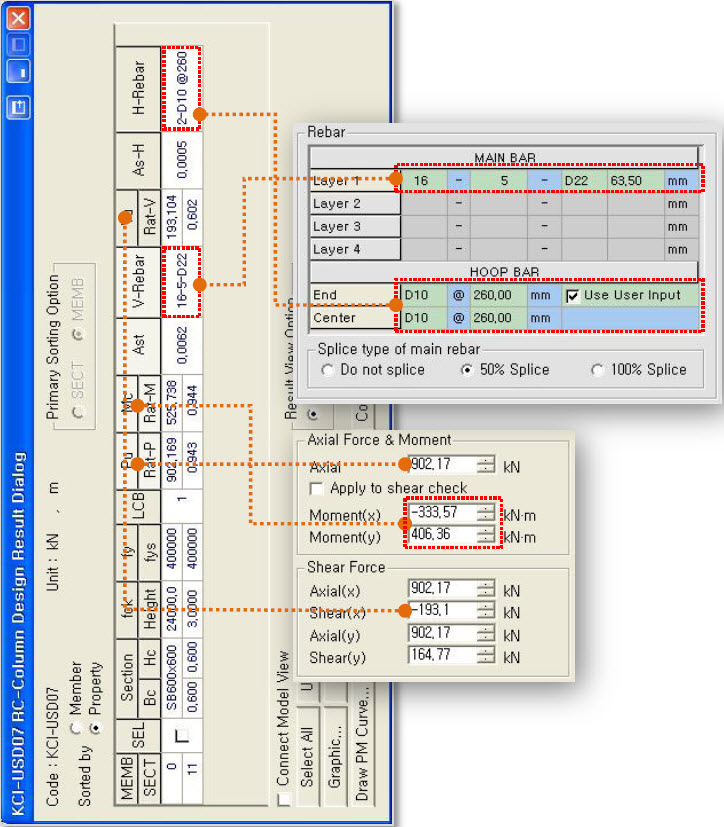

• 설계 정보는 존재하지만, 단면의 배근 정보는 존재하지 않는 경우





  Gen/ADS에서 처리되는 모든 데이터는 연동되어 입력되며, 철근 배근 정보는 Gen/ADS가 'Design'시에 사용한 철근 정보가 연동됩니다.



  Gen/ADS에서 처리가 되지 않는 데이터에 대한 기본값은 다음과 같습니다.

  Apply this member to : Dwg & Report로 설정

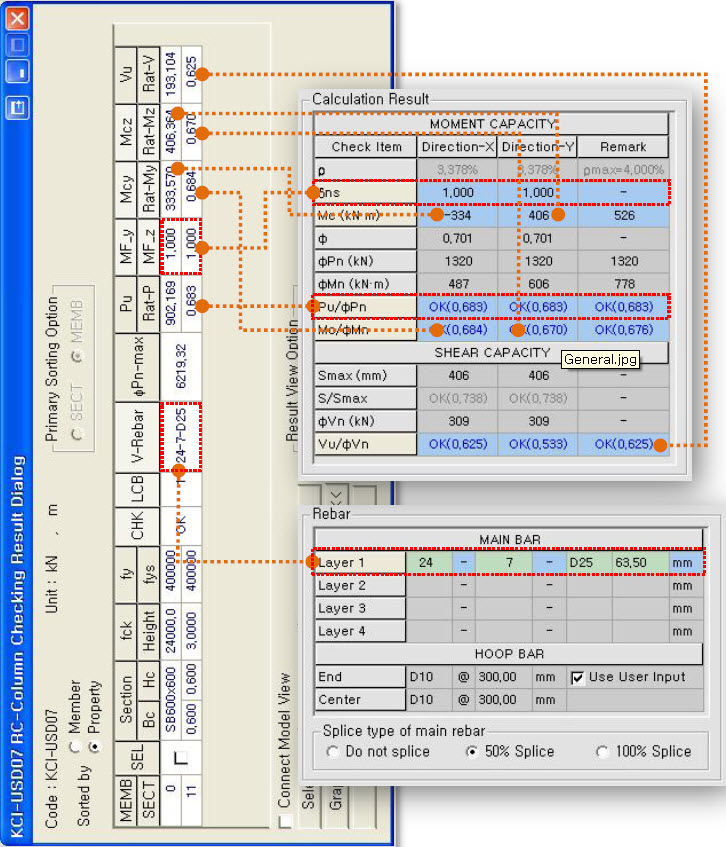

• 설계 정보와 단면의 배근 정보가 존재하는 경우





  Gen/ADS에서 처리되는 모든 데이터는 연동되어 입력되며, 철근 배근 정보는 Gen/ADS가 'Check'시에 사용한 철근 정보가 연동됩니다.



  Gen/ADS에서 처리가 되지 않는 데이터에 대한 기본값은 다음과 같습니다.

  Apply this member to : Dwg & Report로 설정





ADS에서 by Section으로 연동할 경우 동일한 Name으로 지정된 부재들에 대해 가장 불리한 조합의 부재력을 연동합니다.
