RC04_Wall_Member

Shear Wall Member

축력, 전단력, 및 휨모멘트를 받는 전단벽(Shear Wall)의 자동설계 또는 내력검토를 수행합니다.

▒ 실행방법

메인 메뉴에서 [RC] > [Shear Wall] > [Member] 탭

▒ 상세설명

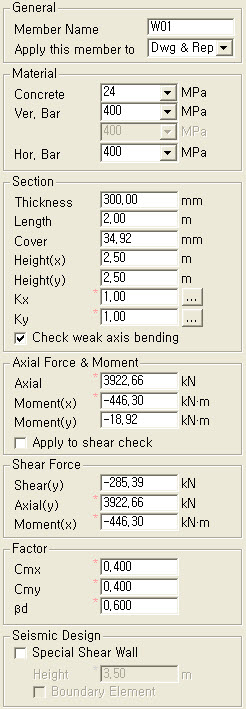

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

관련옵션

Material

Concrete

Ver. Bar

Hor. Bar

: 콘크리트의 설계 기준 압축 강도

: 수직 철근의 설계 기준 항복 강도(D16이상/이하)

: 수평 철근의 설계 기준 항복 강도

Section

Thickness

Length

Cover

Height(x)

Height(y)

: 벽체 두께

: 벽체의 길이

: 피복 두께

: 부재의 비지지 길이 (x 방향)

: 부재의 비지지 길이 (y 방향)

: 유효 좌굴 길이 계수 (x 방향)

: 유효 좌굴 길이 계수 (y 방향)

Check weak axis bending

: 선택 시 면외휨을 검토하며 'Moment(y)' 입력이 활성화됨.

Axial Force & Moment

Axial

Moment(x)

Moment(y)

: 축력

: x방향 모멘트

: y방향 모멘트

Apply to shear check

: 선택 시 상단의 축력으로 전단내력 검토 수행

Shear Force

Shear(y)

Axial(y)

Moment(x)

: 전단력

: 전단 강도 계산을 위한 축력

: 전단 강도 계산을 위한 휨모멘트

Coefficient / Factor

Seismic Design

Special Shear Wall : 특수 구조벽체 사용 체크

Height : 특수 구조벽체 높이

Boundary Element : 특수 구조벽체 경계요소 사용 체크

Rebar

Vertical

Horizontal

End

BE Hor.

: 수직 철근 정보(철근직경 - 철근간격)

: 수평 철근 정보(철근직경 - 철근간격)

: 단부 보강근 정보(철근개수-철근직경-철근간격)

: 특수 구조벽체 수평철근 정보

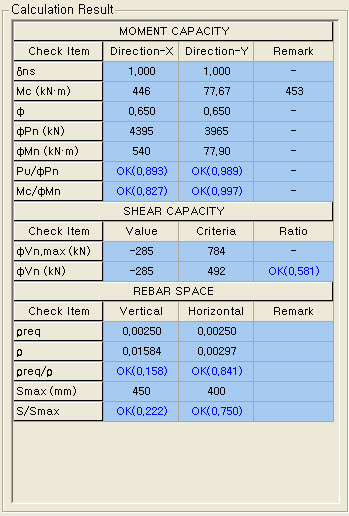

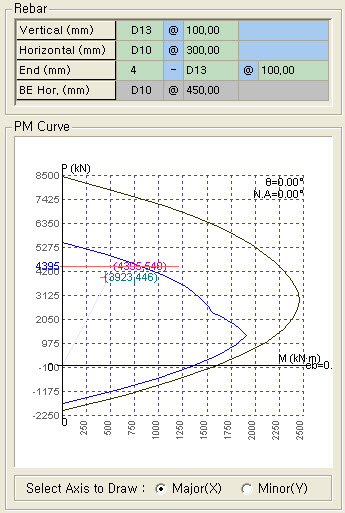

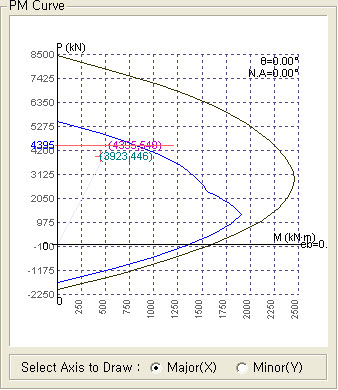

PM Curve

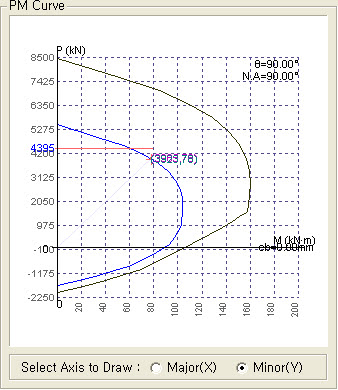

Select Axis to draw

: [Section]의 'Check weak axis bendin'이 선택되지 않은 경우 비활성됨
