Footing  Member

기둥으로 전달되는 하중을 하부지반에 직접 전달시키는 직접기초와 지반이 연약하여 말뚝에 의해 단단한 지반으로 하중을 전달시키는 말뚝기초의 자동설계 또는 내력검토를 수행합니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Footing] > [Member] 탭

▒ 상세설명

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

관련옵션



Material

Concrete

Main Bar

: 콘크리트의 설계 기준 압축 강도

: 철근의 설계 기준 항복 강도



Design Load

Ps

Msx

Msy



Pu

Mux

Muy

: 축방향력(사용하중)

: 휨모멘트(x 방향, 사용하중)

: 휨모멘트(y 방향, 사용하중)



: 축방향력(계수하중)

: 휨모멘트(x 방향, 계수하중)

: 휨모멘트(y 방향, 계수하중)

Include Self-Weight가 선택되면 자중을 고려하여 기초를 검토합니다.



Surcharge Load

Surface Load

Weight Density

Height

: 표면에 작용하는 하중

: 흙의 비중

: 흙의 높이



Footing

Depth

Cover

: 기초의 두께

: 철근의 피복 두께

'Isolated', 'Pile'에 따라 'Footion Size', 'Calculation Result'에 표시되는 정보가 달라집니다.

Column Section

Cx

Cy

Ex

Ey

: 기둥의 폭

: 기둥의 높이

: 기둥의 편심 거리 (x 방향)

: 기둥의 편심 거리 (y 방향)

기둥의 단면이 사각형인 경우 'Rectangle', 원형인 경우는 'Circle'을 선택합니다.

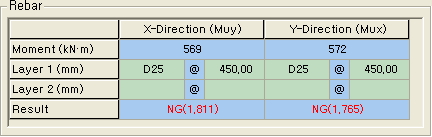

Bar Arrangement (X Direction / Y Direction)

Moment

Layer 1

Layer 2

Result

: 기초판에 발생하는 휨모멘트

: 철근 배근 정보(1열)

: 철근 배근 정보(2열)

: 기초판의 휨모멘트 검토 결과



Footing Size (Isolated를 선택한 경우)

FOOTING SIZE

Lx

Ly

: 기초의 크기(x 방향)

: 기초의 크기(y 방향)



SOIL BEARING

Capacity

: 기초의 허용 지내력









Footing Size (Pile을 선택한 경우)

PILE LAYOUT

Quantity

Diameter

Space

Extension

: 파일 본수

: 파일 직경

: 파일 간격(파일 직경에 대한 배수를 입력)

: 파일 연단거리(파일 직경에 대한 배수를 입력)



PILE CAPACITY

Compression

Tension

: 파일의 허용 압축 지지력

: 파일의 허용 인장 지지력

Calculation Result(Isolated를 선택한 경우)

Soil Bearing

1Way Shear-X

1Way Shear-Y

2Way Shear

Min. Bar Ratio

Max. Bar Space

: 허용 지지력 및 검토 결과

: 1방향 전단력 및 검토 결과(x 방향)

: 1방향 전단력 및 검토 결과(y 방향)

: 2방향 전단력 및 검토 결과

: 기초판에 대한 최소 철근비 및 철근량

: 최소 철근비를 만족하기 위한 철근의 최대 간격

최소 철근량은 선택한 철근에 따라서 필요한 간격을 계산하여 표시합니다.









Calculation Result(Pile을 선택한 경우)

Pile-Comp.

Pile-tens.

1Way Shear-X

1Way Shear-Y

2Way Shear

Pile Punching

Min. Bar Ratio

Min. Bar Space

: 파일의 허용 압축 지지력 및 검토 결과

: 파일의 허용 인장 지지력 및 검토 결과

: 1방향 전단력 및 검토 결과(x 방향)

: 1방향 전단력 및 검토 결과(y 방향)

: 2방향 전단력 및 검토 결과

: 파일 펀칭 및 검토 결과

: 기초판에 대한 최소 철근비 및 철근량

: 최소 철근비를 만족하기 위한 철근의 간격

최소 철근량은 선택한 철근에 따라서 필요한 간격을 계산하여 표시합니다.
