Basement Wall Member

토압과 수압을 받는 지하외벽의 자동설계 또는 내력검토를 수행합니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Basement Wall] > [Member] 탭

▒ 상세설명

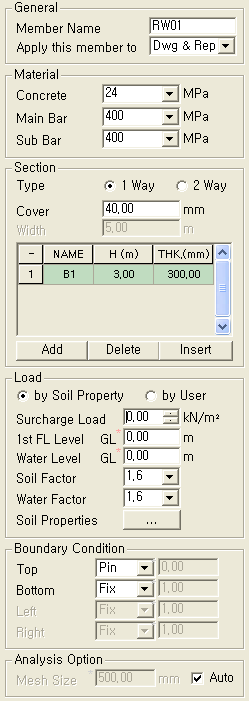

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

관련옵션



Material

Concrete

Main Bar

Sub Bar

: 콘크리트의 설계 기준 압축 강도

: 주철근의 설계 기준 항복 강도

: 보조철근의 설계 기준 항복 강도



Section

Type



Cover

With

: 1way(1방향 설계)

  2way(2방향 설계)

: 피복두께

: 지하층 벽의 너비



Load

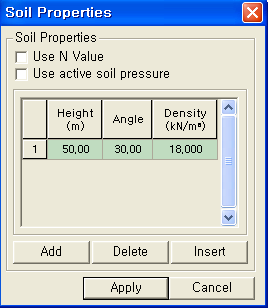

by Soil Property  선택

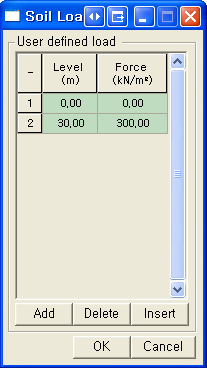

by User  선택



Boundary Condition

Top

Bottom

Left

Right















: 지하외벽 최상단 단부의 지지형식과 고정율

: 지하외벽 최하단 단부의 지지형식과 고정율

: 지하외벽 좌측단부의 지지형식과 고정율

: 지하외벽 우측단부의 지지형식과 고정율

  Pin

  Fix

  Semi







  Free

: 힌지 접합

: 완전 고정

: Pin과 Fix의 중간값을 사용자가

 임의로  조절 가능

 (midas Gen> Beam and Release>

 Semi Rigid 동일)

: 캔틸레버식(상부지지 없음)

  지하외벽 최상, 하단 단부의 고정율을 입력합니다. 단부 고정율은 0.0~1.0을 입력하며, 완전고정은 1.0, 핀지지는 0.0을 입력합니다. 최상단에서 Free를 선택하면 최상단은 자유단으로 해석됩니다.

단부 고정율은 내부에서 스프링으로 치환하여 계산하고 있습니다. 단부 고정율과 해석 결과 모멘트는 선형적으로 비례하지는 않습니다.



Analysis option

Mesh Size

: 메쉬로 생성되는 요소의 크기를 길이로 지정



Preview

(Rebar & Diagram)



Select Item to Display

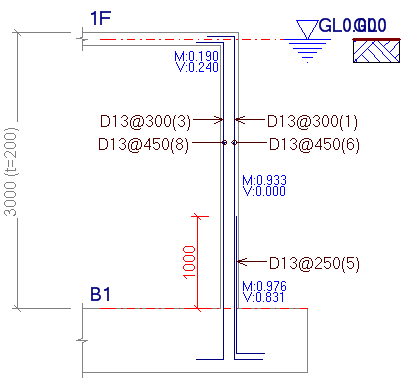

Section & Rebar Pattern

Soil Map & Load

Moment Diagram



Shear Diagram



: 부재 단면 및 철근 위치

: 부재 단면에 가해지는 수평토압 및 지층 정보

: Mxx(부재좌표계 x축 방향에 대한 휨모멘트 다이어그램)

: Myy(부재좌표계 y축 방향에 대한 휨모멘트 다이어그램)

: Vxx(부재좌표계 x축 방향 전단력 다이어그램)

: Vyy(부재좌표계 y축 방향 전단력 다이어그램)

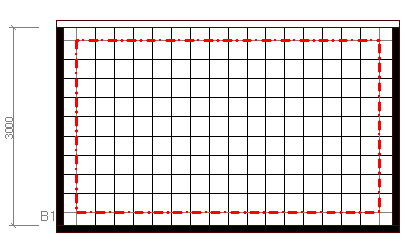

Mesh Line

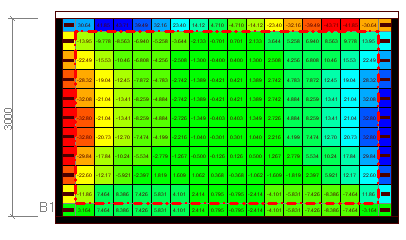

Contour

Value

Preview (Rebar & Diagram)는 마우스 스크롤을 이용하여 화면을 확대 및 축소할 수 있습니다.

Moment or Shear Diagram은 midas Gen의 Plate Mesh와 동일한 결과를 보여줍니다.


Calculation Result





  Rebar Arrangement

Story to display

: 부재 설정과 결과값 산출을 위한 층 선택



Moment

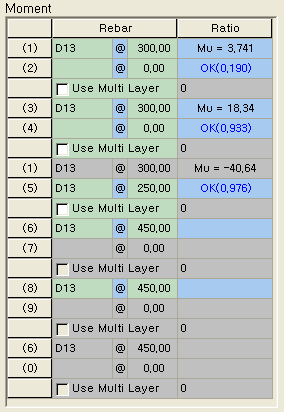

1way





: (1)~(5)의 배근은 수직 배근

: (1) 수직 기본근 (외측)

: (2) 수직 보강근 (상단)

: (3) 수직 기본근 (내측)

: (4) 수직 보강근 (중앙)

: (5) 수직 보강근 (하단)

: (6),(8)의 배근은 수평 배근

  ((7),(9)는 2 Way에   활성화)

: (6) 수평 기본근 (외측)

: (8) 수평 기본근 (내측)

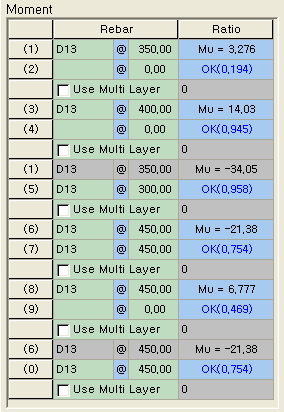

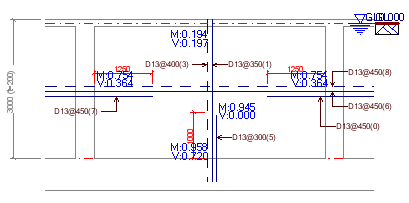

2way

: (1)~(5)의 배근은 수직 배근

: (1) 수직 기본근 (외측)

: (2) 수직 보강근 (상단)

: (3) 수직 기본근 (내측)

: (4) 수직 보강근 (중앙)

: (5) 수직 보강근 (하단)

: (6)~(9)의 배근은 수평 배근

: (6) 수평 기본근 (외측)

: (7) 수평 보강근 (좌측)

: (8) 수평 기본근 (내앙)

: (9) 수평 보강근 (중앙)

: (0) 수평 보강근 (우측)


Shear





1way의 결과값

: 전단보강근설정

 (철근직경@수직간격 x 수평간격)
