Buttress Member

측압을 받는 지하외벽을 지지하는 버팀기둥을 설계합니다. 유한요소 해석법에 의한 골조해석을 통하여 단면력을 산출합니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Buttress] > [Member] 탭

▒ 상세설명

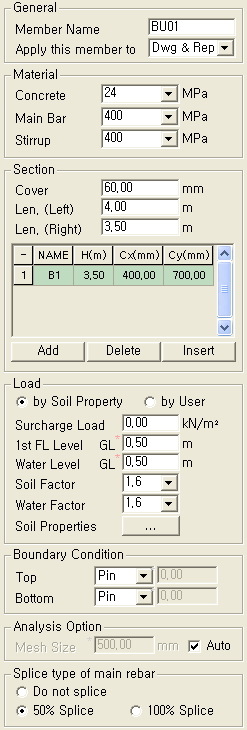

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

관련옵션



Material

Concrete

Main Bar

Stirrup

: 콘크리트의 설계 기준 압축 강도

: 주철근의 설계 기준 항복 강도

: 보조철근의 설계 기준 항복 강도



Section

Cover

Len(Left)

Len(Right)

: 피복두께

: 버팀대 좌측 폭

: 버팀대 우측 폭



Load

by Soil Property  선택

by User  선택



Boundary Condition

Top

Bottom

















: 버팀기둥 최상단의 지지형식과 고정율

: 버팀기둥 최하단의 지지형식과 고정율



  Pin

  Fix

  Semi







  Free

: 힌지 접합

: 완전 고정

: Pin과 Fix의 중간값 사용자가

 임의로  조절 가능

 (midas Gen> Beam and Release>

 Semi Rigid 동일)

: 캔틸레버식(상부지지 없음)



Analysis option

Mesh Size

: 메쉬로 생성되는 요소의 크기를 길이로 지정

Analysis Option은 Auto를 check off시 Mesh 사이즈를 조정할 수 있습니다.



Splice type of main rebar

Do not splice

50% Splice

100% Splice

: 철근이음 없음

: 반수 이음

: 전수 이음



Preview

(Rebar & Diagram)

Select Item to Display

Section

Soil Map & Load

Moment Diagram

Shear Diagram

: 부재 단면

: 부재 단면에 가해지는 수평 토압 및 지층 정보

: 휨모멘트 다이어그램

: 전단력 다이어그램



Mesh Line

Contour

Value



Preview (Rebar & Diagram)는 마우스 스크롤을 이용하여 화면을 확대 및 축소할 수 있습니다.

Moment or Shear Diagram은 midas Gen의 Plate Mesh와 동일한 결과를 보여줍니다.

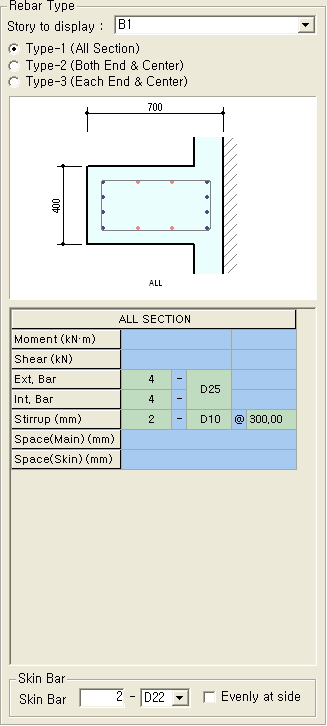

Rebar Type

Story to display

Type-1

Type-2

Type-3

: 모든 단면의 결과값

: 양 끝단과 중앙부 결과값

: 각 끝단과 중앙부 결과값



Skin Bar

표피철근 개수와 직경 설정

선택하지 않았을 경우

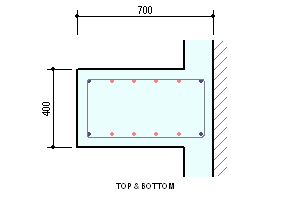

선택 했을 경우



Calculation Result

Moment (kN.m)

Shear (kN)

Ext. Bar (토압면)

Int. Bar (내측)

Stirrup (mm)

Sapce(Main) (mm)

Space(Skin) (mm)

: 모멘트 검토결과 (Ratio)

: 전단력 검토결과 (Ratio)

: 철근 개수 – 직경:검토결과 (Rebar Ratio)

: 철근 개수 – 직경:검토결과 (Rebar Ratio)

: 철근 개수 – 직경@간격

: 철근 최대 간격 (만족여부)

: 철근 최대 간격 (만족여부)
