Buttress  Member List

여러 부재의 입력데이타를 일괄적으로 변경하여 한번에 검토 및 설계할 수 있습니다. Excel로 호환도 가능하여 입력이 편리합니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Buttress] > [Member List] 탭

▒ 상세설명

항목 설명

관련옵션

Material

Fck : 콘크리트의 설계 기준 압축 강도 입력

Fy : 주철근의 설계 기준 항복 강도

Fys : 보조철근의 설계기준 항복 강도

Section

     Cover : 피복두께

Length(Left) : 버팀대 좌측 폭

Length(Right) : 버팀대 우측 폭

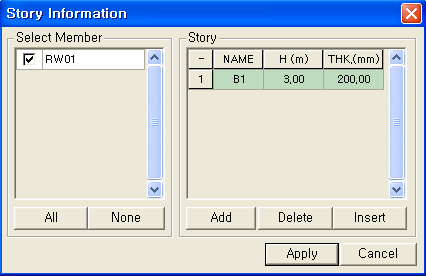

Story : 지하층의 높이, 두께

항목 설명

Load Type

by Soil Property, by user 중 선택

Load(Soil)

Surcharge Load : 상재하중

1stFL Level        : 1층 바닥 레벨

Water Level      : 지하수위

Soil Factor        : 하중 계산에 적용할 토압

Water Factor     : 하중계산에 적용할 수압 계수

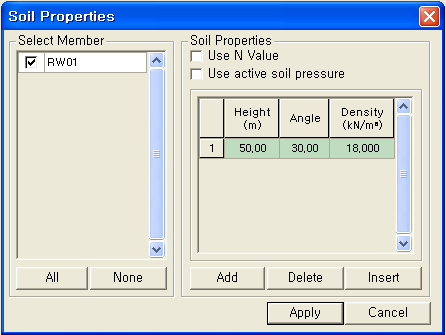

Soil Properties   : 토질 특성 설정

Load(Userl)

1stFL Level : 1층 바닥 레벨

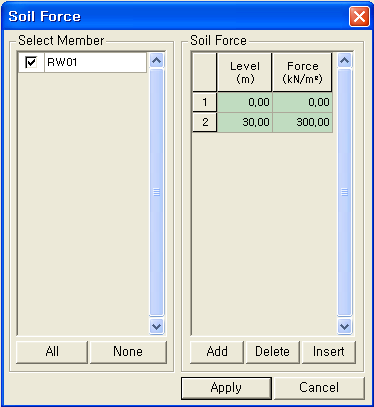

Force       : 구간높이와 중량 설정

항목 설명

Boundary Condition

Top : 버팀기둥 최상단의 지지형식과 고정율

Bottom : 버팀기둥 최하단의 지지형식과 고정율

Option

Mesh : 메쉬로 생성되는 요소의 크기를 길이로 지정

Auto : 자동으로 지정

Rebar

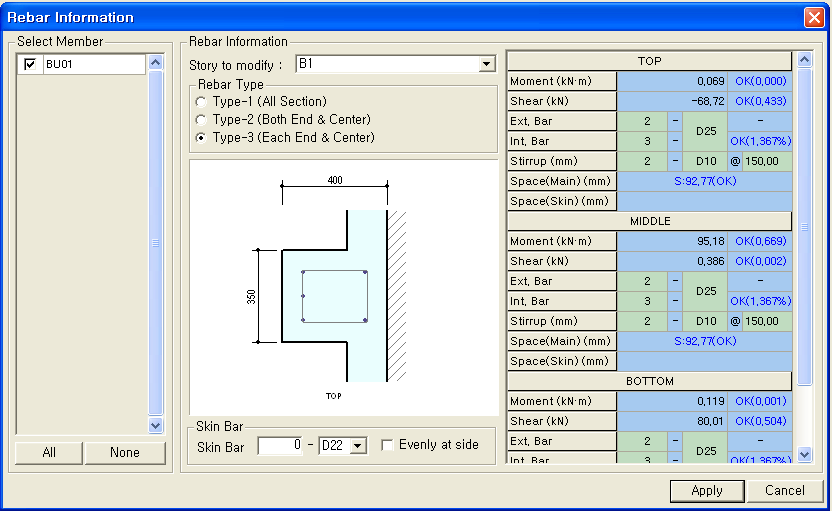

철근 개수 및 직경을 초정하여 결과를 확인할 수 있습니다.

Result

Moment : 모멘트 계산 결과 출력

Shear : 전단력 계산 결과 출력

회색으로 음영 처리된 셀은 수정이 불가능한 영역이고, 흰색으로 처리된 셀은 입력 및 수정이 가능한 영역입니다.

Apply버튼을 클릭하면 [Member List] 탭에서 수정 및 편집한 상황이 [Member] 탭에 모두 반영됩니다.
