Stair Member

경사진 슬래브 형식의 철근콘크리트 계단을 설계합니다.

▒ 실행방법

메인 메뉴에서 [RC] > [Stair] > [Member] 탭

▒ 상세설명

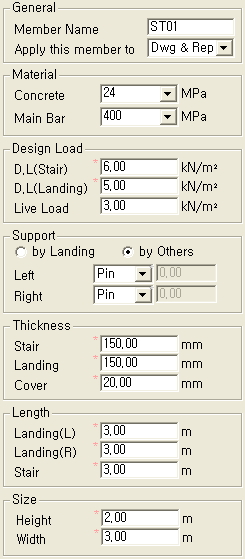

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

Material

Concrete

Main Bar

: 콘크리트의 설계 기준 압축 강도

: 철근의 설계 기준 항복 강도

Design Load

D.L(Stair)

D.L(Landing)

Live Load

: 계단의 마감하중

: 계단참의 마감하중

: 활하중

자중은 자동으로 포함되지 않습니다.

Support

by Landing

by Others

: 계단참 양 옆에서 지지

: 계단참 끝에서 지지

Pin

Fix

Semi

: 힌지 접합

: 완전 고정

: Pin과 Fix의 중간값(0~1)

사용자가 임의로 조절 가능

Thickness

Stair

Landing

Cover

: 계단 슬래브 두께

: 계단참 슬래브 두께

: 피복두께

Length

Landing(L)

Landing(R)

Stair

: 좌측 계단참의 길이

: 우측 계단참의 길이

: 계단부의 길이

Size

Height

Width

: 계단부의 높이

: 계단의 전체 폭

Preview

(Rebar & Diagram)

Select Item to Display

Plan & Section

Moment Diagram

Shear Diagram

: 계단의 평면 및 단면

: 휨모멘트 다이어그램

: 전단력 다이어그램

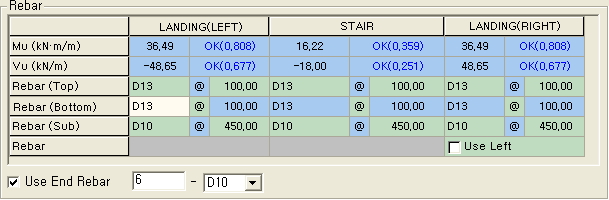

Calculation Result

Mu

Vu

Rebar (Top)

Rebar (Bottom)

Rebar (Sub)

Rebar

Use End Rebar

: 모멘트 (계단참/계단모멘트) : 검토 (Ratio)

: 전단력 : 검토 (Ratio)

: 철근 직경@철근 간격

: 철근 직경@철근 간격

: 철근 직경@철근 간격

: Use Left 표시 : 좌측 계단참과 동일한 값 사용

: 단부 보강근
