Corbel Member

수평 인장력과 수직 전단력을 받는 Corbel 및 브라켓을 설계합니다.

▒ 실행방법

메인 메뉴에서 [RC] > [Corbel] > [Member] 탭

▒ 상세설명

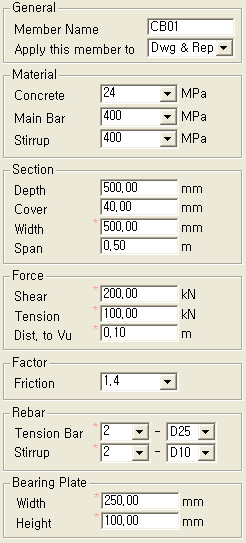

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

Material

Concrete

Main Bar

Stirrup

: 콘크리트의 설계 기준 압축 강도

: 주 철근의 설계 기준 항복 강도

: 보조 철근의 설계 기준 항복 강도

Section

Depth

Cover

Width

Span

: 압축연단에서 주철근 중심까지의 거리

: 피복두께

: Corbel의 폭

: 전단스팬

Force

Shear

Tension

Dist. to Vu

: Corbel에 작용하는 전단력

: Corbel에 작용하는 인장력(전단력보다 클 수 없음)

: 전단력이 작용하는 지점까지의 거리

Factor

Friction

: 마찰계수

Rebar

Tension Bar

Stirrup

: 주철근의 치수 (수평인장철근)

: 수평 폐쇄형 스터럽의 치수

Bearing Plate

Width

Height

: 지압판의의 폭

: 지압판의 높이

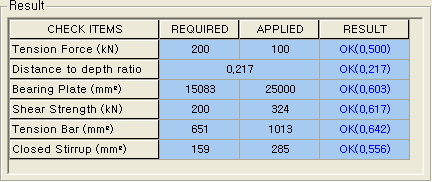

Calculation Result

Tension Force

Distance to depth ratio

Bearing Plate

Shear Strength

Tension Bar

Closed Stirrup

: 전단력에 대한 인장력 비 검토

: 하중 작용점까지의 거리와 부재 Depth 비 검토

: Bearing Plate의 면적 검토

: 전단 강도 검토

: Tension Bar의 철근 단면적 검토

: Closed Stirrup의 철근 단면적 검토
