RC12_BatchWall

Batch Wall Member

midas Gen/ADS의 해석결과를 이용하여 아파트 벽체를 자동설계 및 검토 수행하고, 배근리스트 및 배근 도면을 작성합니다.

▒ 실행방법

메인 메뉴에서 [RC] > [Batch Wall] > [Member] 탭

▒ 상세설명

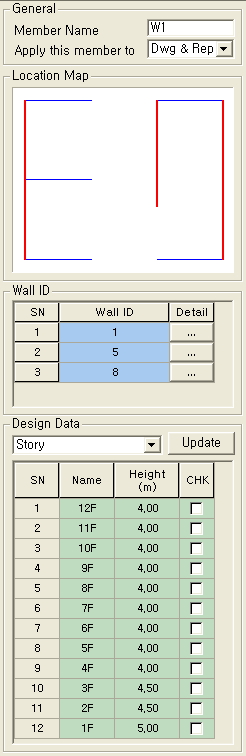

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

Location

Gen/ADS의 설계 결과를 통해 가져온 벽체의 평면상 위치 표시

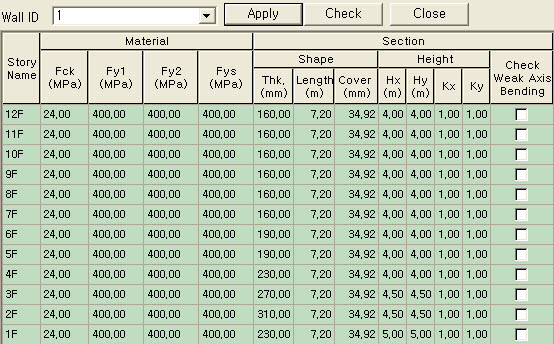

Wall ID

Detail

: Gen/ADS의 설계 결과를 통해 가져온 벽체 조합 번호

: Wall ID 속성별 분류

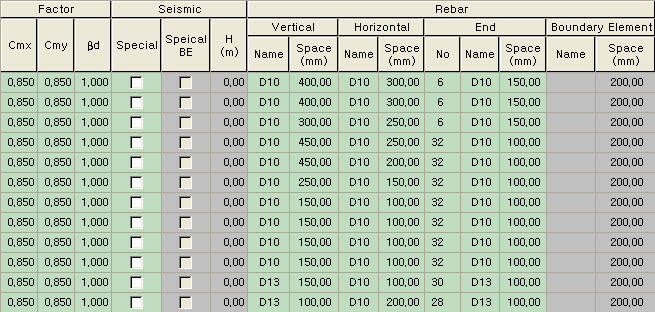

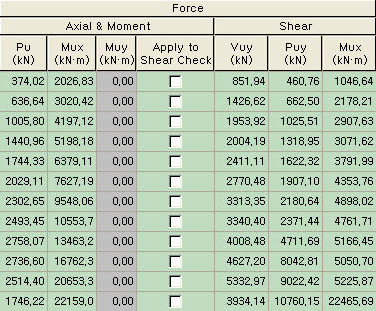

Design Data

모든 벽체를 일괄적으로 편집

Story

Material

: 층별 데이타 분류

: 재료강도별 분류

CHK

Check 항목이 된 층 부터 상위층 까지 재질 및 철근 정보를 동시에 변경할 경우

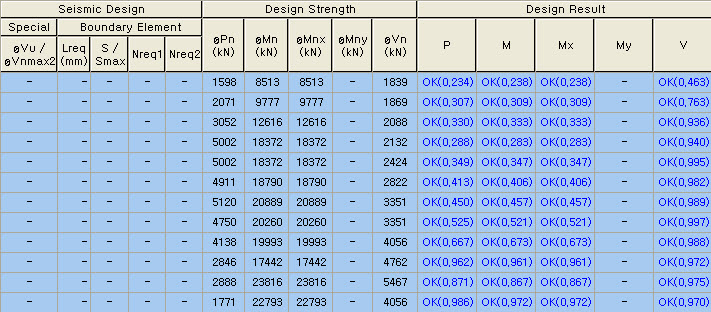

: 내진 설계에 대한 결과

진한 파랑색(ex:160.00, 180.00)은 같은 Wall Mark 내에 다른 특성(Fck, Fy, THK)들이 존재하는 경우입니다.
