Reinforce_Beam Member

(3) 보강 유형

(4) 노출 환경

• 노출 환경

+ Interior Exposure

+ Exterior Exposure

+ Aggressive environment

• 노출 환경에 따른 계수

(5) 보강 상세

● 보강 위치별 적용 여부 및 치수, 보강 매수 설정

 + 설정한 치수가 단면의 치수보다 큰 경우에는 단면의 치수가 적용됩니다..

● 전단 보강 위치를 선택한 경우 전단 보강 상세 입력 가능

 + 유형 : Two sides bonded / U-wraps 선택

 + 너비 : 전단 보강 FRP / 탄소 섬유의 폭

 + 간격 : 전단 보강 FRP / 탄소 섬유의 설치 간격

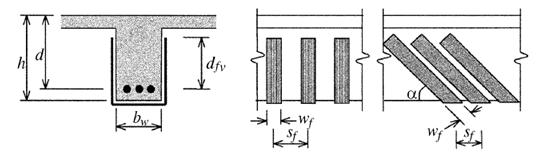

● 전단 보강 유형에 따른 전단 유효 길이 산정

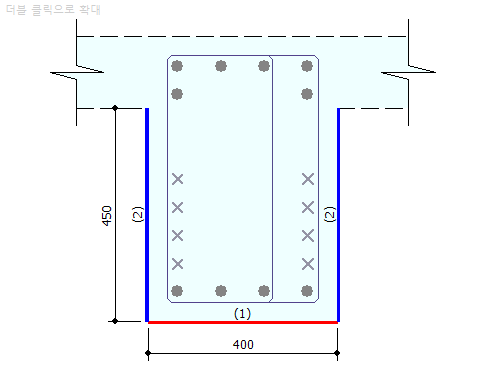

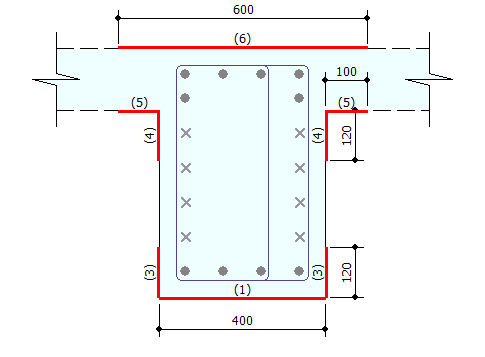

● 휨 보강 위치 ( 1 / 3 / 4 / 5 / 6 ) : 삽도에서 빨강색으로 표현

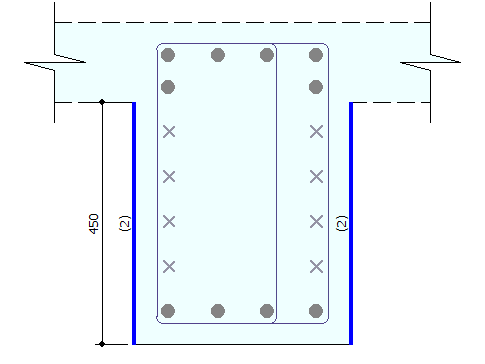

● 전단 보강 위치 ( 2 ) : 삽도에서 파랑색으로 표현

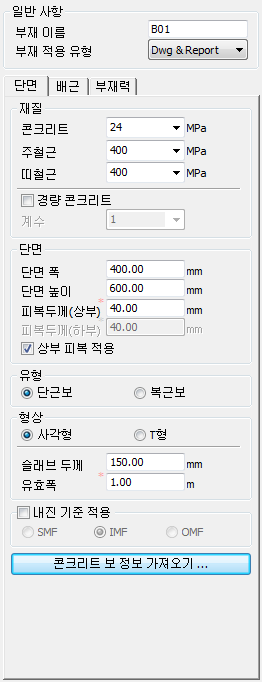

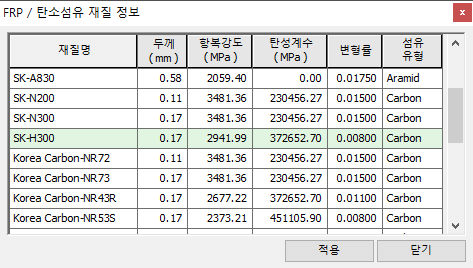

(6) 단면 / 재질

• 콘크리트 : 콘크리트의 압축 강도

• 주철근 : 주근의 항목 강도

• 띠철근 : 띠철근의 항복 강도

• 경량 콘크리트 : 경량 콘크리트 계수

+경량 콘크리트를 선택한 경우 경량 콘크리트 계수 입력이 가능합니다.

+경량 콘크리트 설정은 KCI-USD12 기준을 선택한 경우에 입력이 가능합니다.

(7) 단면 / 단면

• 단면 폭 : 보의 너비

• 단면 높이 : 보의 높이

• 피복두께(상부) : 상부 철근의 피복 두께

• 피복두께(하부) : 하부 철근의 피복 두께

• 상부 피복 적용 : 하부 철근의 피복 두께를 상부 철근의 피복 두께와 동일하게 설정.

(8) 단면 / 유형

• 단근보 : 압축 철근을 강도 계산에 반영하지 않은 강도 산정

• 복근보 : 압축 철근을 강도 계산에 반영한 강도 산정

(8) 단면 / 형상

• 사각형 : 장방향 보로 검토

• T형 : 슬래브의 유효폭을 고려한 T형보로 검토

• 슬래브 두께 : 슬래브 두께

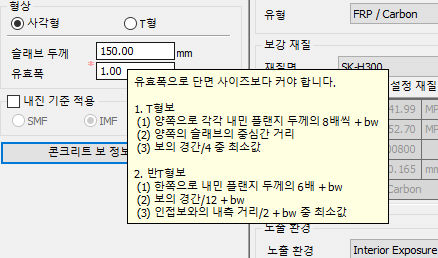

• 유효폭 : 보와 유효폭 (툴팁을 통한 정보 확인 )

(10) 단면 / 내진 기준 적용

• 내진 기준 적용 : 내진 기준 적용 여부 선택

                      + 전단 철근의 최대 배근 간격에 산정에 반영

                      + 철근의 최대 철근비 산정에 반영

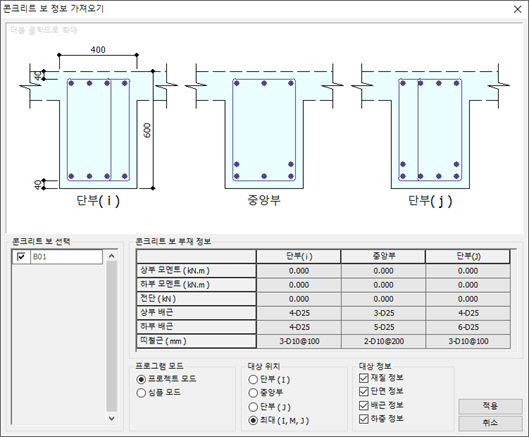

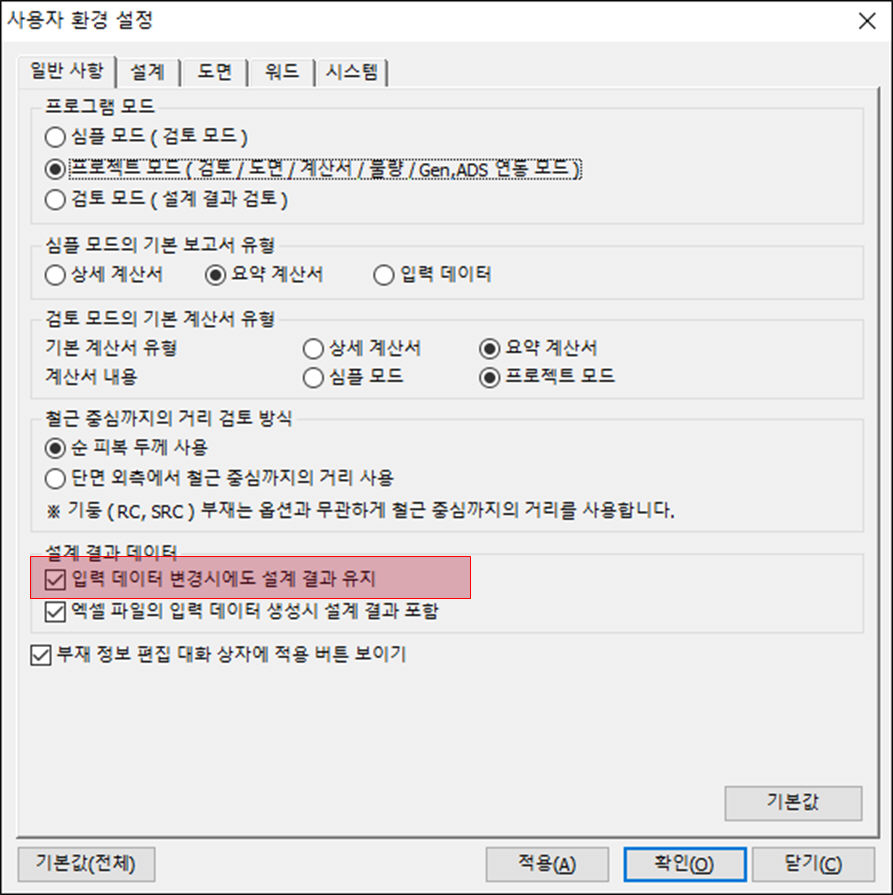

(11) 단면 / 콘크리트 보 정보 가져오기

● RC 보 단면의 정보를 가져와서 보강할 수 있도록 기능 제공

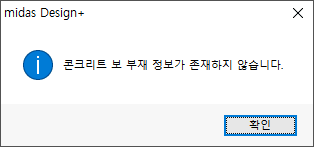

● RC 보 부재가 존재하지 않는 경우

 ● RC 보 부재가 존재하는 경우

• 콘크리트 보 선택 : 정보를 가져올 RC 보를 선택

• 프로그램 모드 : 선택된 모드의 정보가 추가

• 대상 위치 : 정보를 가져올 위치

+ “최대 ( I, M, J )”를 선택하면 단면의 최대값을 불러옵니다.

• 대상 정보 : RC 보의 정보 중에서 현재의 보강 부재에 적용할 데이터의 종류 설정

+ 선택한 부재 정보가 적용 됩니다,
+ 모두 선택하지 않은 경우 어떠한 정보도 적용되지 않습니다.

(12) 배근 / 배근 정보

• 기본적인 동작은 RC 보의 배근 정보 입력용 테이블과 동일합니다.

• “배근 열마다 다른 철근 사용”

+ 2열의 배근층을 지원

+ 각 배근층별로 다른 직경의 철근을 사용

+ “상-하부 동일 철근 적용”을 선택하지 않은 경우 하부근의 철근 직경에 대한 별도 설정 가능

● 배근 예시

• 주철근의 전체 개수를 입력하는 경우

• 각 배근층별로 철근의 개수를 직접 입력하는 경우

(13) 배근 / 표피 철근

● 측면에 균등하게 배치

• 선택 해제 : 표피 철근을 인장 철근측에 배근

• 선택 설정 : 표피 철근을 측면에 균등하게 배근

(14) 배근 / 주철근의 간격 제한

• 이음하지 않음 : 주근을 이음하지 않는 것으로 가정하여 배근 가능한 철근의 개수 산정

• 반수 이음 : 50% 이음을 가정하여 배근 가능한 철근의 개수 산정

• 전수 이음 : 100% 이음을 가정하여 배근 가능한 철근의 개수 산정

(15) 배근 / 균열 조건

(16) 배근 / 콘크리트 보 정보 가져오기

• 단면탭의 “콘크리트 보 정보 가져오기”와 동일한 동작 수행.

(17) 부재력 / 설계 부재력

• Mux(DL) : 고정 하중에 의한 휨모멘트

• Mux(LL) : 활하중에 의한 휨모멘트

• Mux : 계수 휨모멘트

• Vuy : 계수 전단력

• Mux(DL) / Mux(LL)의 적용

+ FRP / 탄소 섬유로 보강하기 전의 보 단면은 1.1M_DL + 0.75M_LL에 충분히 저항할 수 있도록 설계되어야 함. ( ACI440.2R / 9.2 Strengthening limits 참조 )

• 하중 조합 : 여러 하중 조합을 입력해서 단면 검토 및 설계에 적용

• CHK : 해당 하중 조합을 검토나 설계에 반영할 경우 선택 설정

+ 선택하지 않은 하중 조합은 단면 검토나 설계시에 부재력으로 반영하지 않습니다.

(18) 부재력 / 콘크리트 보 정보 가져오기

• 단면탭의 “콘크리트 보 정보 가져오기”와 동일한 동작 수행

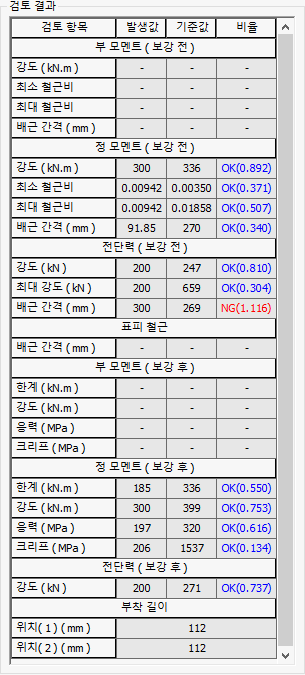

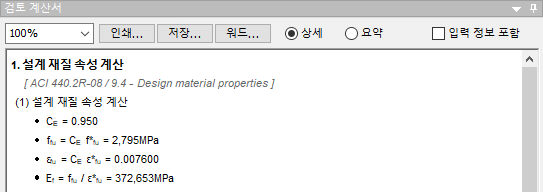

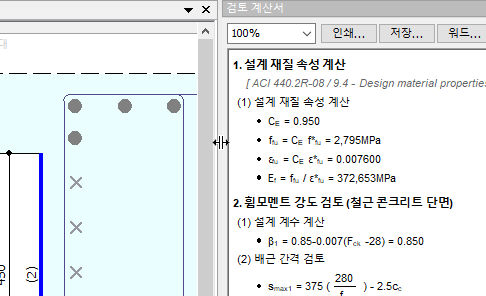

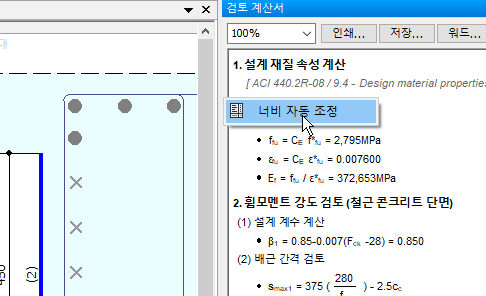

(19) 검토 결과

• 하중 조합을 적용한 검토의 경우 정 / 부 모멘트가 모두 존재하는 경우에 정 / 부 모멘트에 대한 검토 결과가 모두 표시합니다.

• 하중 조합을 적용하지 않는 경우에는 모멘트가 존재하는 쪽의 검토 결과만 표시합니다.
