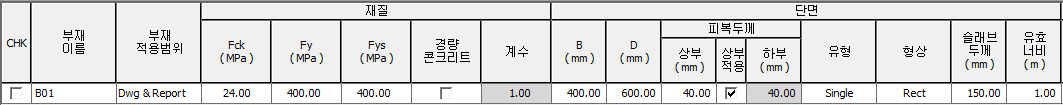

Reinforce_Beam Member List

여러 부재의 입력데이타를 일괄적으로 변경하여 한번에 검토 및 설계할 수 있습니다. Excel로 호환도 가능하여 입력이 편리합니다.

▒ 실행방법

메인 메뉴에서 [RC]  > [Beam] > [Reinforced Beam] > [Member List] 탭

▒ 상세설명



항목 설명
(1) 일반사항



 선택열의 사용
  • 전체의 부재 중에서 일부 부재만 선택해서 설계 / 검토 / 계산서의 명령을 수행하고자 하는 경우 대상 부재를 선택합니디.
  • 선택된 부재가 없는 경우에는 전체 부재를 대상으로 설계 / 검토 / 계산을 수행합니다
  • 하단의 메뉴를 통해서 일괄 선택 가능합니다.

  • 전체 : 모든 부재 선택
  • 해제 : 모든 부재의 선택 해제
  • 반전 : 선택된 부재와 선택되지 않은 부재를 바꿈

(2) 재질 ( 철근 콘크리트 보 )

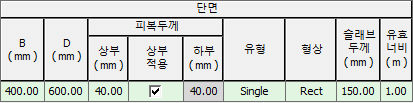

(3) 단면 ( 철근 콘크리트 보 )



(4) 표피 철근 / 이음/ 균열 조건



(5) 내진 설계



(6) 설계 부재력

• 하중 조합을 적용하지 않는 경우



• 하중 조합을 적용하는 경우

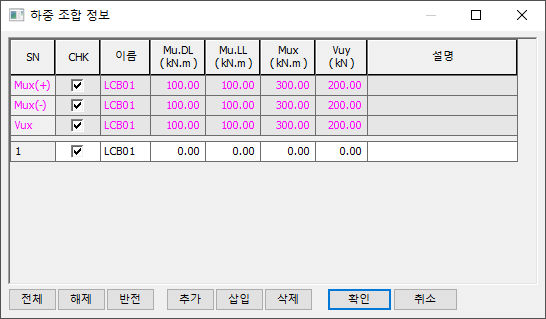

• “…” 버튼을 클릭해서 하중 조합 대화 상자 호출.

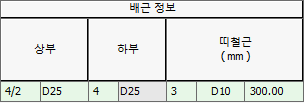

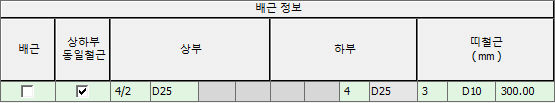

(7) 배근 정보

• "배근 상세 보기"



• "배근 상세 보기"를 설정하지 않는 경우



• "배근 상세 보기"를 설정한 경우



(8) 보강 유형

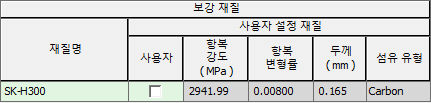

(9) 보강 재질

• DB 재질



• 사용자 재질 설정

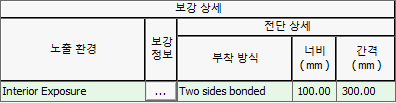

(10) 보강 상세

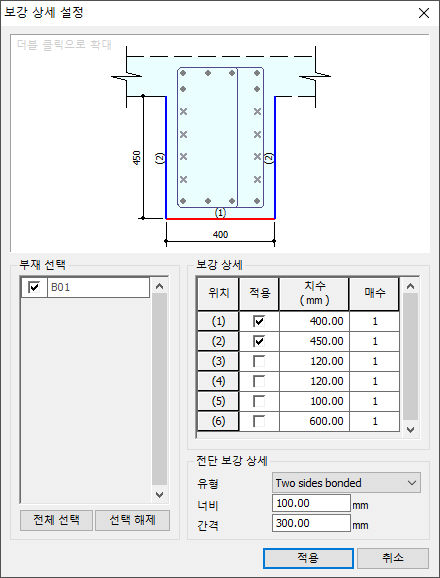

• 보강 정보 설정 대화 상자 : “보강 정보”열의 “…” 클릭

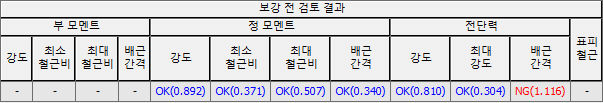

(11) 보강 전 검토 결과

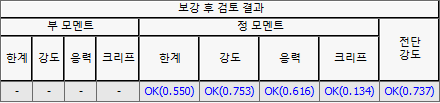

(12) 보강 후 검토 결과

(13) 계산서 생성

• 생성 가능한 계산서의 종류

  + 워드 계산서 : 상세 / 요약 / 입력 정보
  + 텍스트 계산서 : 상세/ 요약 / 입력 정보
• 일반 사항에서 설정한 "선택열"의 정보가 계산서 생성시에 반영됩니다.


(14) 엑셀 파일 생성

• 부재 목록의 모든 정보가 Microsoft의 Excel 파일로 변환됩니다.
• Excel에서 수정 후 부재 목록에 붙여 넣기로 데이터 변경 가능합니다.
• 현재의 열보다 많은 정보를 붙여넣기하면 자동적으로 부재의 개수가 증가됩니다.
