Composite Beam  Member

철근콘크리트 슬래브와 이를 지지하는 철골보가 전단연결재(Shear connector)로 연결되어 일체로 휨모멘트를 저항하는 합성보를 설계 합니다. 사용자의 입력에 따라 합성보 각 부분에 작용하는 설계응력 검토는 물론 처짐검토, 전단연결재산정, 보행진동(Heel Drop Vibration) 검토 등의 결과를 자동 산출합니다.

▒ 실행방법

메인 메뉴에서 [SRC]  > [Composite Beam] > [Member] 탭

▒ 상세설명

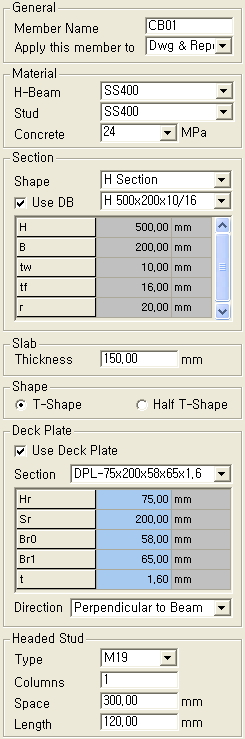

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

관련옵션



Material

H-Beam

Stud

Concrete

: 철골 부재의 재질

: 철골 부재의 재질

: 콘크리트 설계기준 압축강도



Section

Shape

Use DB

: 합성보 단면 형상

: 프로그램에 내장 된 DB 사용 여부



Slab

Thickness

: 철골 상부에 설치되는 데크플레이트를 포함한 슬래브의 두께



Shape

T-Shape

Half T-Shape

: 보의 좌측에 슬래브가 존재하는 경우

: 보가 슬래브의 연단에 위치하는 경우



Deck Plate

Use Deck Plate

Section

Direction

: 데크플레이트의 사용 여부

: 단면목록에서 원하는 단면 선택

: 데크플레이트 골방향 선택



Headed Stud

Type

Columns

Space

Length

: 스터드 치수

: 스터드 열수

: 스터드 간격

: 스터드 길이





Select item to display

Section View를 선택한 경우

Vibration Chart를 선택한 경우

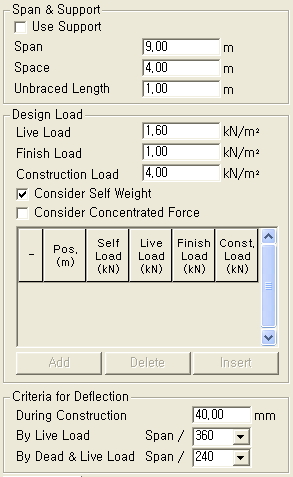

Span & Support

Use Support

Span

Space

Unbraced Length

: 지지 여부 선택

: 설계대상 보의 길이

: 설계대상 보와 인접한 보의 간격

: 시공시 합성보의 비지지 길이

Use Support에 선택을 하면 Unbraced Length는 비활성 됩니다.



Design Load

Live Load

Finish Load

Construction Load

Consider Self Weight

Consider Concentrated Force

: 활하중 입력

: 마감하중 입력

: 시공하중 입력

: 자중고려 여부 선택

: 집중 하중 고려 선택

: 집중 하중 입력



Criteria for Deflection

During Construction

By Live Load

By Dead & Live Load

: 시공중 처짐 제한치

: 활하중에 의한 처짐 제한치

: 고정하중과 활하중에 의한 처짐 제한치

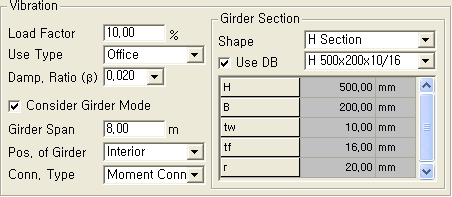

Vibration

Load Factor



Use Type

Damp. Ratio

Consider Girder Mode

Girder Span

Pos. of Girder

Conn. Type

: 활하중 중에서 진동 검토에 반영될 비율 설정

: 사용 용도

: 감쇠비

: 큰 보 영향 고려 여부 설정



: 보 길이

: 보 위치

: 연결 형태(모멘트, 전단 접합)



Girder Section

Shape

Use DB

: 합성보 단면 형상

: 프로그램에 내장된  DB 사용 여부

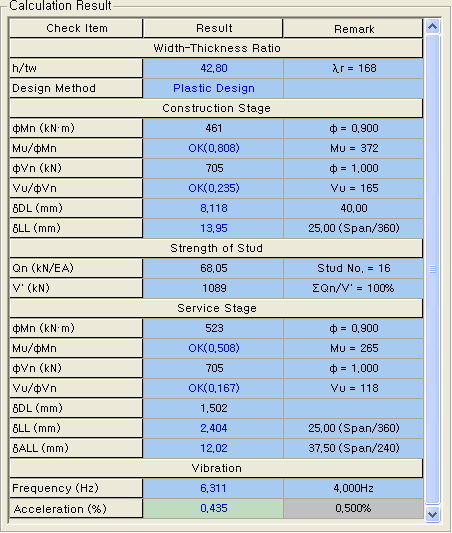

Calculation Result

Width-Thickness Ratio

h/tw

Design Method



: 판폭 두께비

: 설계 방법

(소성응력분포법/변형률적합법)



Construction Stage

øMn

: 설계 휨 강도

Mu/øMn

: 휨 강도비

øVn

: 설계 전단 강도

Vu/øVn

: 전단 강도비

δDL

: 고정하중에 의한 처짐

δLL

: 활하중에 의한 처짐



Strength of Stud

Qn

: 시어커넥터 1개의 공칭강도

V'



: 시어커넥터에 의해 전달되는 전단력



Service Stage

øMn

: 설계 휨 강도

Mu/øMn

: 휨 강도비

øVn

: 설계 전단 강도

Vu/øVn

: 전단 강도비

δDL

: 고정하중에 의한 처짐

δLL

: 활하중에 의한 처짐

δAll

: 고정하중과 활화중에 의한 처짐



Vibration

Frequency

: 진동수

Acceleration

: 가속도
