▒ 실행방법
메인 메뉴에서 [SRC] > [Composite Beam] > [Member List] 탭
▒ 상세설명
|
여러 부재의 입력데이타를 일괄적으로 변경하여 한번에 검토 및 설계할 수 있습니다. Excel로 호환도 가능하여 입력이 편리합니다. |
|
▒ 실행방법 |
메인 메뉴에서 [SRC] > [Composite Beam] > [Member List] 탭 |
|
▒ 상세설명 |
|
|
항목 설명 |
Material H-Beam : 철골 부재의 재질 Stud : 철골 부재의 재질 Fck(MPa) : 콘크리트 설계기준 압축강도
Section Shape : 합성보 단면 형상 Use DB : 프로그램에 내장 된 DB 사용 여부 Name : 합성보 부재 이름 Size : 합성보 부재의 치수 Size 1 : H형강의 높이(웨브의 길이) Size 2 : H형강의 폭(플랜지의 길이) Size 3 : 웨브의 두께 Size 4 : 플랜지의 두께 Size 5 : 곡률 반지름
Slab THK. 철골 상부에 설치되는 데크플레이트를 포함한 슬래브의 두께
Shape T : 보에 좌측에 슬래브가 존재하는 경우(T형보) Half T : 보가 슬래브의 연단에 위치하는 경우(반 T형보) |
|
|
|
항목 설명 |

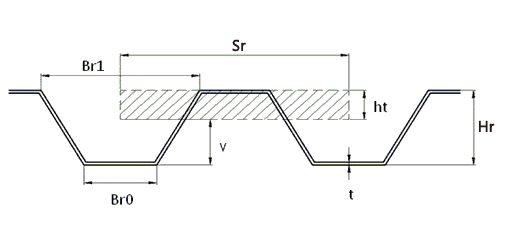

Deck Plate Use : 데크플레이트의 사용 여부 Section : 데크플레이트의 단면 Size : 데크플레이트의 부재 치수 Direction : 데크플레이트 골방향 Perpendicular to Beam : 골이 보에 직각인 방향 Parallel to Beam : 골이 보에 평행인 방향
Headed Stud Type : 스터드 치수 Columns : 스터드 열수 Space : 스터드 간격 Length : 스터드 길이
Span & support Use Support : 지지 여부 선택 Span : 설계대상 보의 길이 Space : 설계대상 보와 인접한 보의 간격 Unbraced Length : 시공시 합성보의 비지지 길이
|
|
|
|
항목 설명 |
Design Load Live Load : 활하중 Finish Load : 마감하중 Construction Load : 시공하중 Self-Weight : 자중고려 여부 체크 Concentrated Force Use : 집중하중 고려 선택 Force : 집중하중 입력
Deflection During Construction : 시공중 처짐 제한치 by Live Load : 활하중에 의한 처짐 제한치 by Dead & Live Load : 고정하중과 활하중에 의한 처짐 제한치 |
|
|
|
항목 설명 |
Vibration Load Factor : 활하중 중에서 진동 검토에 반영될 비율 설정 Use Type : 사용 용도 Damp. Ratio : 감쇠비 By Girder Mode : 큰 보 영향 고려 여부 설정 Girder Span : 보 길이 Pos. of Girder : 보 위치 Connection Type : 연결 형태(모멘트, 전단 접합) Girder Shape : 합성보 단면 형상 Use DB : 프로그램에 내장된 DB 사용 여부 Girder Name : 큰 보 형태 설정 Girder Size : 큰 보 단면 치수 |
|
|
|
항목 설명 |
Width-Thickness Ratio h/tw : 판폭 두께비 Section : 단면 분류 Design Method : 설계 방법 (소성응력분포법/변형률적합법)
Construction Stage øMn : 설계 휨 강도 Mu/øMn : 휨 강도비 øVn : 설계 전단 강도 Vu/øVn : 전단 강도비 δDL : 고정하중에 의한 처짐 δLL : 활하중에 의한 처짐
Strength of Stud L : 시어커넥터 길이 Qn : 시어커넥터 1개의 공칭강도 V' : 시어커넥터에 의해 전달되는 전단력
Service Stage øMn : 설계 휨 강도 Mu/øMn : 휨 강도비 øVn : 설계 전단 강도 Vu/øVn : 전단 강도비 δDL : 고정하중에 의한 처짐 δLL : 활하중에 의한 처짐 δALL : 고정하중과 활하중에 의한 처짐
Vibration Frequency : 진동수 Accelation : 가속도 |
|
Apply버튼을 클릭하면 [Member List] 탭에서 수정 및 편집한 상황이 [Member] 탭에 모두 반영됩니다. |
|
|
|
|
