Beam & Column  Member

축하중과 이축 휨모멘트, 전단력을 받는 철골기둥 및 휨모멘트를 받는 철골보를 설계합니다. 부재의 형태에 따라 H형강, T형강, L형강, C형강, 각형강관, 원형강관, Solid Round, Solid Box 단면의 자동설계 또는 내력검토를 수행합니다.

▒ 실행방법

메인 메뉴에서 [Steel]  > [Beam & Column] > [Member] 탭

▒ 상세설명

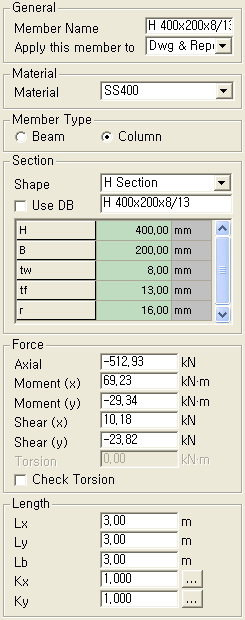

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

관련옵션



Material

Material

: 철골 부재의 재질



Member Type

Beam

Column

: 철골 보

: 철골 기둥



Section

Shape

Use DB

: 부재 단면 형상

: 프로그램에 내장 된 DB 사용 여부



Force

Axial

Moment (x)

Moment (y)

Shear (x)

Shear (y)

Torsion

Check Torsion

: 축력

: x 축 모멘트

: y 축 모멘트

: x 축 전단력

: y 축 전단력

: 비틀림

: 체크를 해야 Torsion이 활성화 됨



Length

Lx

Ly

Lb

Kx

Ky

: 비지지 길이(x축 방향)

: 비지지 길이(y축 방향)

: 횡비지지 길이

: 유효좌굴길이 계수(x축 방향)

: 유효좌굴길이 계수(y축 방향)







Factor

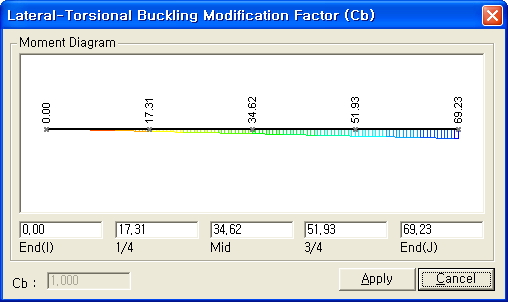

Cb

: 횡좌굴모멘트수정계수

관련기준 건축구조기준(KBC2009) 0706.1.2



Seismic Design

Apply seismic

 width-thickness ratio

: 내진에 의한 판폭 두께비 적용

관련기준 건축구조기준(KBC2009) 0713.8 참조

Check as Link

: Linked Beam

관련기준

건축구조기준(KBC2009) 0713.14.2 링크 참조

Lateral Force Resisting System : 지진력 저항시스템 설정

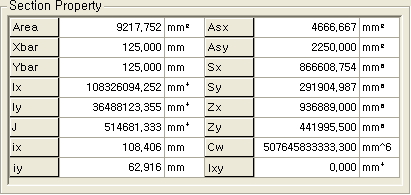

Section Property

Area

Xbar

Ybar

Ix

Iy

J

ix

iy

Asx

Asy

Sx

Sy

Zx

Zy

Cw

Ixy

: 부재 단면적

: 도심거리(X)

: 도심거리(Y)

: 단면 2차 모멘트(x)

: 단면 2차 모멘트(y)

: 비틀림 상수

: 단면 2차반경(x)

: 단면 2차반경(y)

: 전단단면적(x)

: 전단단면적(y)

: 단면 1차 모멘트(x)

: 단면 1차 모멘트(y)

: 단면 계수(x)

: 단면 계수(y)

: 뒤틀림상수

: 단면 상승 모멘트

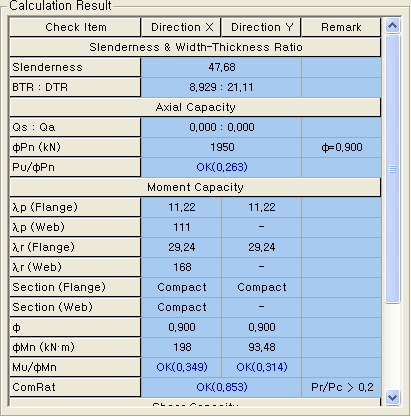

Calculation Result

Slenderness & Width-Thickness Ratio

Slenderness

BTR : DTR

: 세장비

: 판폭 두께비(Flange : Web)



Axial Capacity

Qs

 : Qa

: 세장한 비구속판요소의 저감계수

   : 세장한 구속판요소의 저감계수

øPn

: 설계 인장강도

Pu/øPn

: 인장 강도비



Moment Capacity

λp(Flange)

: 콤팩트 단면의 한계세장비(플랜지)

λp(Web)

: 콤팩트 단면의 한계세장비(웨브)

λr(Flange)

: 비콤팩트 단면의 한계세장비(플랜지)

λr(Web)

: 비콤팩트 단면의 한계세장비(웨브)

Section(Flange)

: 단면 분류(플랜지)

Section(Web)

: 단면 분류(웨브)

ø

: 강도감소계수

øMn

: 설계 휨 강도

Mu/øMn

: 휨 강도비

ComRat

: 조합응력도비



Shear Capacity

Kv

: 웨브 플레이트 좌굴계수

Cv

: 웨브의 전단상수

Aw

: 웨브의 단면적

ø

: 강도 감소 계수

øVn

: 설계 전단 강도

Vu/øVn

: 전단 강도비
