Base Plate  Member

철골조 기둥의 부재력을 기초로 전달하는 베이스플레이트를 설계합니다. 사용자의 입력에 따라 베이스플레이트에 대한 접지압과 앵커볼트의 인장검토 등의 결과를 자동 산출합니다.

▒ 실행방법

메인 메뉴에서 [Steel]  > [Base Plate] > [Member] 탭

▒ 상세설명

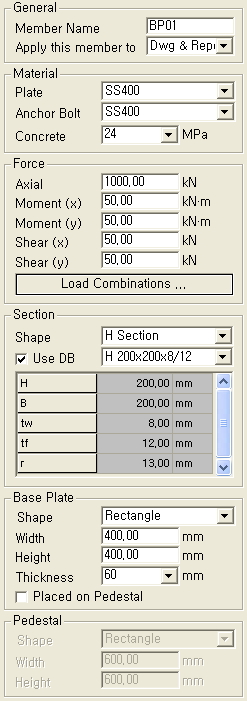

General

Member Name

Apply this member to

: 부재의 이름

: 현재 부재에 대한 사용 범위 설정

관련옵션



Material

Plate

Anchor Bolt

Concrete

: 플레이트 부재의 재질

: 앵커볼트 부재의 재질

: 콘크리트 설계기준 압축강도



Force

Axial

Moment (x)

Moment (y)

Shear (x)

Shear (y)

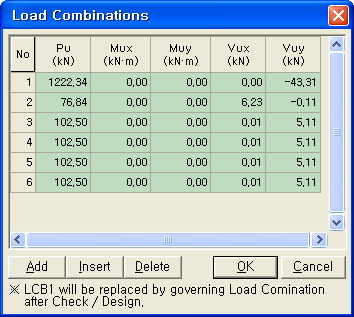

Load Combinations

: 축력

: x 축 모멘트

: y 축 모멘트

: x 축 전단력

: y 축 전단력

: 하중 조합



Section

Shape

Use DB

: 부재 단면 형상

: 프로그램에 내장 된 DB 사용 여부



Base Plate

Shape

Width

Height

Thickness

Placed on Pedestal

: 베이스 플레이트의 형상

: 베이스 플레이트의 폭

: 베이스 플레이트의 높이

: 베이스 플레이트의 두께

: 페데스탈 사용 여부 체크

체크해야 하단의 Pedestal이 활성화 됩니다.



Pedestal

Shape

Width

Height

: 페데스탈의 형상

: 페데스탈의 폭

: 페데스탈의 높이







Select item to display

Select item to display

Section & Layout

BasePlate, Moment Diagram(Mxx)

BasePlate, Moment Diagram(Myy)

BasePlate, Shear Diagram(Vxx)

BasePlate, Shear Diagram(Vyy)

Rib/Wing Plate, Moment Diagram

Rib/Wing Plate, Shear Diagram

Bearing Force Diagram

Tension Force of Anchor Bolt

Mesh Line

Contour

Value



: 부재 단면과 앵커 볼트 위치

: 베이스플레이트, Mxx(부재좌표계 x 축 방향에 대한 휨모멘트 다이어그램)

: 베이스플레이트, Myy(부재좌표계 y 축 방향에 대한 휨모멘트 다이어그램)

: 베이스플레이트, Vxx(부재좌표계 x 축 방향에 대한 전단력 다이어그램)

: 베이스플레이트, Vyy(부재좌표계 y 축 방향에 대한 전단력 다이어그램)

: 리브/윙 플레이트, 휨모멘트 다이어그램

: 리브/윙 플레이트, 전단력 다이어그램

: 지압력 다이어그램

: 앵커 볼트의 인장력

: 메쉬라인 표기 여부 설정

: 등고선도 표기 여부 설정

: 값 표기 여부 설정





Wing Plate

Use

Thickness

Height

: 윙 플레이트의 사용여부 체크

: 윙 플레이트의 두께

: 윙 플레이트의 높이

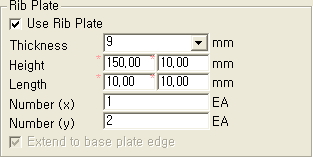

Rib Plate

Use Rib Plate

Thickness

Height



Length



Number (x)

Number (y)

Extend to base plate edge

: 리브 플레이트의 사용여부 체크

: 리브 플레이트의 두께

: 리브 플레이트의 전체 높이

베이스 플레이트 상부면에서 수직 높이 /

: 베이스 플레이트 연단에서 이격 거리 /

기둥면에서 수평 거리

: x축으로의 리브 플레이트 개수

: y축으로의 리브 플레이트 개수

: 리브 플레이트를 베이스 플레이트 연단까지 확장할지 여부 체크

Section Shape이  Pipe인 경우에만 활성화 됩니다.



Anchor bolt

Diameter

Length

Position (x)

Position (y)

Number (x)

Number (y)

Start Angle

Get number from Rib-plate Layout

: 앵커 볼트의 지름

: 앵커 볼트의 길이

: 베이스 플레이트 x축 연단에서 이격 거리

: 베이스 플레이트 y축 연단에서 이격 거리

: x축으로의 앵커 볼트 개수

: y축으로의 앵커 볼트 개수

: 앵커 볼트 배치 각도 조정

: 리브 플레이트 배치 형태에 따른 앵커 볼트 위치 조정 여부

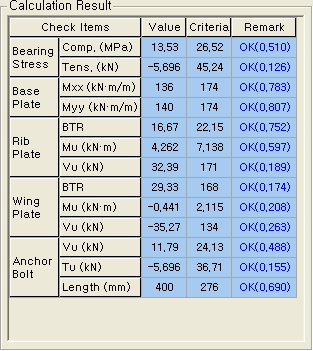

Calculation result

Value

Criteria

Remark

: 계산 결과

: 검토 기준

: 검토 결과(Ratio)



Bearing Stress

Base Plate

Rib Plate

Wing Plate

Anchor Bolt

: 지압력(압축/인장) 결과

: 베이스플레이트 휨모멘트(Mxx, Myy) 결과

: 리브 플레이트 판폭두께비, 모멘트, 전단력 결과

: 윙 플레이트 판폭두께비, 모멘트, 전단력 결과

: 앵커 볼트 전단력, 인장강도 결과, 정착길이 결과
