▒ 상세설명
|
|
|

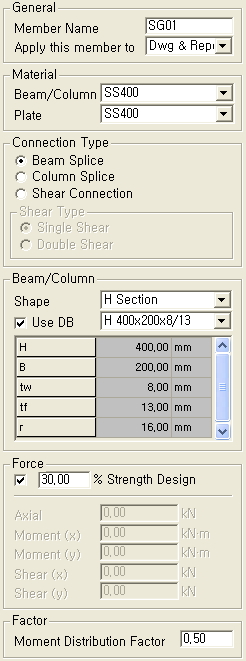

General
|
Member Name
Apply this member to
|
: 부재의 이름
: 현재 부재에 대한 사용 범위 설정
|
 관련옵션
Material
|
Beam/Column
Plate
|
: 보/기둥 부재의 재질
: 플레이트 부재의 재질
|
Connection Type
|
Beam Splice
Column splice
Shear Connection
|
: 보 이음
: 기둥 이음
: 전단 접합
|
Beam/Column
|
Shape
Use DB
|
: 보/기둥의 부재 형상
: 프로그램에 내장 된 DB 사용 여부
|
Force
|
Strength Design
Axial
Moment (x)
Moment (y)
Shear (x)
Shear (y)
|
: 부재 강도를 몇 % 설계부재력으로 사용할지 설정
: 축력
: x축 휨모멘트
: y축 휨모멘트
: x축 전단력
: y축 전단력
|
일반적으로 철골 보는 휨모멘트에 의해 단면이 결정되는데, 통상적으로 전단은 부재 강도의 30%정도 보더라도 무리가 없을 것 같아 default를 30%로 설정하였습니다.
부재 강도를 100%로 보고 싶으시면 입력된 값을 변경하시기 바랍니다.
Factor
|
Moment
Distribution Factor
|
: 모멘트 분배 계수
|
|
|
|
|
|
|
Bolt
|
Material
Type
Space
Extension
Gap
|
: 볼트 재질
: 볼트 치수
: 볼트 중심 간격
: 볼트 중심에서 덧판 연단까지 거리
: 모재 사이의 이격거리
|
우측 Auto를 체크하면 자동으로 계산합니다.
Bolt(Web)
|
No. per side
THK.
|
: 웨브측 한쪽 볼트 수량
: 덧판 두께
|
Bolt(Flange)
|
No. per side
ThK. (Ext.)
THK. (Int.)
|
: 플랜지측 한쪽 볼트 수량
: 외측 덧판 두께
: 내측 덧판 두께
|
|
|
|
|
|
|

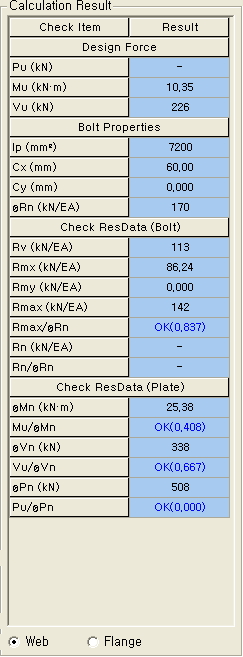

Calculation Result
Design Force
|
Pu
Pua
Pum
Mu
Vu
|
: 웨브가 분담하는 축력에 의한 힘
: Flange가 분담하는 압축력중 축력에 의한 힘
: Flange가 분담하는 압축력중 휨모멘트에 의한 힘
: 모멘트
: 전단력
|
Bolt Properties
|
Ip
|
: 단면 2차모멘트
|
|
Cx
|
: 볼트군 중심에서 x축 볼트 중심까지 거리
|
|
Cy
|
: 볼트군 중심에서 y축 볼트 중심까지 거리
|
|
øRn
|
: 볼트 공칭강도
|
Check ResData(Bolt)
|
Rv
|
: 전단응력
|
|
Rmx
|
: 모멘트에 의한 전단응력(x방향)
|
|
Rmy
|
: 모멘트에 의한 전단응력(y방향)
|
|
Rmax
|
: 모멘트에 의한 최대전단응력
|
|
Rmax/øRn
|
: 모멘트에 의한 전단응력비
|
|
Rv
|
: 전단력에 의해 발생하는 전단력에 의한 볼트 전단응력
|
|
Rv/øRn
|
: 응력비
|
|
Rn
|
: 축력에 의해 발생하는 볼트의 응력(1ea)
|
|
Rn/øRn
|
: 응력비
|
Check ResData(Plate)
|
øMn
|
: 설계 휨 강도
|
|
Mu/øMn
|
: 모멘트비
|
|
øVn
|
: 설계 전단 강도
|
|
Vu/øVn
|
: 전단 강도비
|
|
øPn
|
: 설계 축 강도
|
|
Pu/øPn
|
: 축력비
|
|
|
