Tool

▒ 기능설명



Batch Desing

한 개의 프로젝트에 있는 RC, Steel, SRC 부재의 자동설계를 동시에 일괄처리하는 기능입니다.

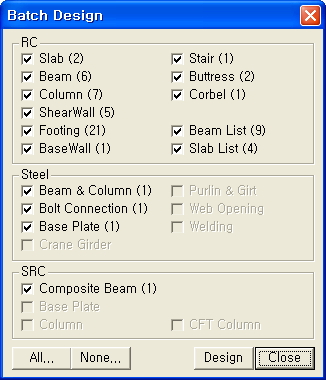

Batch Design을 실행하면 다음과 같은 대화상자가 나타납니다.



Set default data

각 모듈 설계시 Add 버튼 클릭시 기본적으로 제공되는 입력정보를 선택할 수 있는 기능입니다.

자주 사용하는 입력정보를 default로 지정해 놓으면 편리하게 이용하실 수 있습니다.

각 모듈에서 부재를 선택하고   를 클릭합니다.

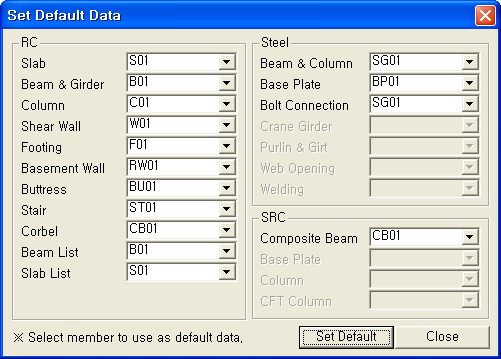

Set default data를 실행하면 다음과 같은 대화상자가 나타납니다.



Reorder Member List

Batch print 기능 사용시 출력할 부재순서를 재 정렬 합니다.

기존의 Member List에서 우측의 Reorder Member List로   로 이동하여,   로 재정렬 합니다.

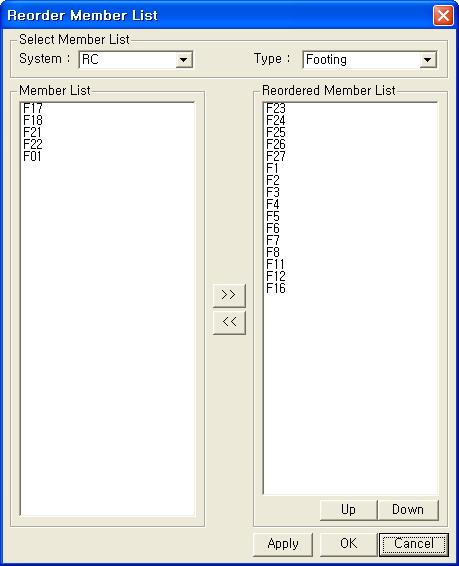

Reorder Member List를 실행하면 다음과 같은 대화상자가 나타납니다.



Import Preference

현재 프로젝트에서 다른 프로젝트에서 적용된 Preference 각각의 설정상태를 불러들여 사용합니다.(*.mdpb)

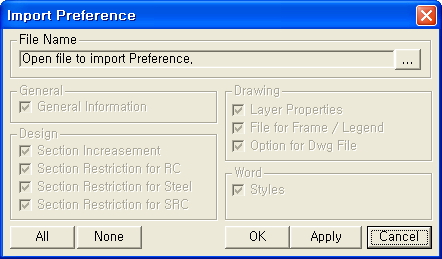

Import Preference를 실행하면 다음과 같은 대화상자가 나타납니다.



Rebar Table

선택한 철근 직경에 따른 철근량을 확인할 수 있습니다.

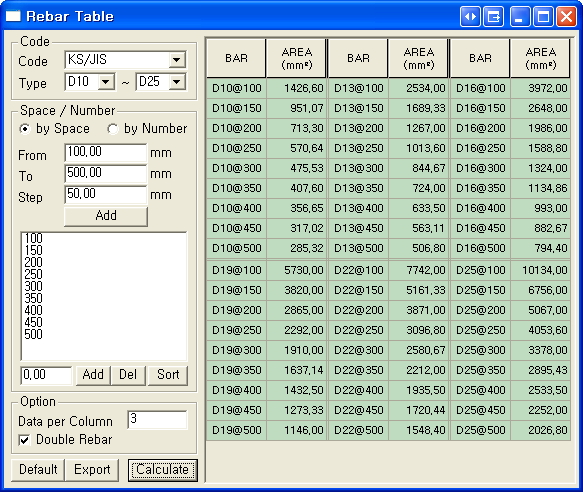

Rebar Table을 실행하면 다음과 같은 대화상자가 나타납니다.
