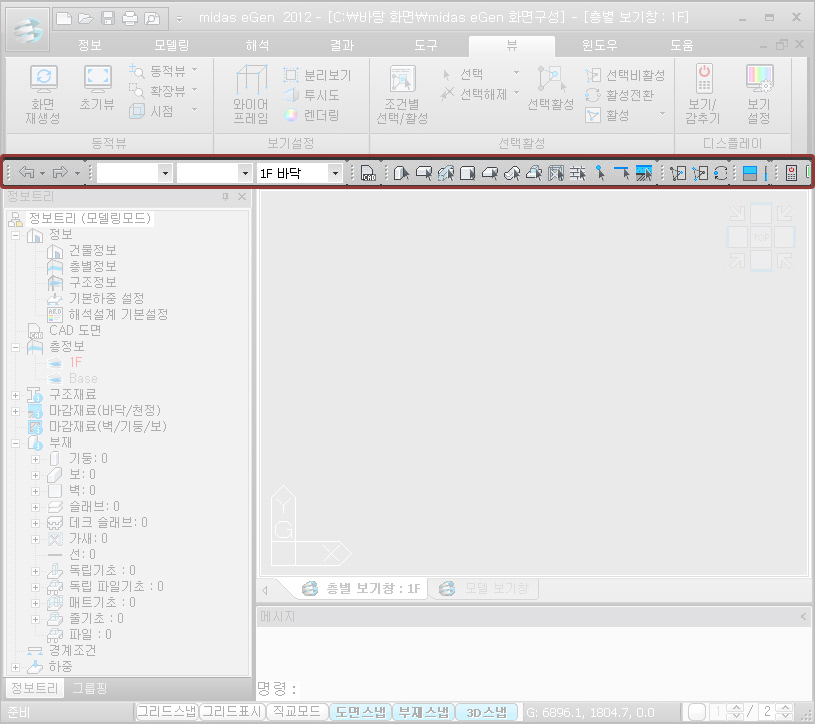

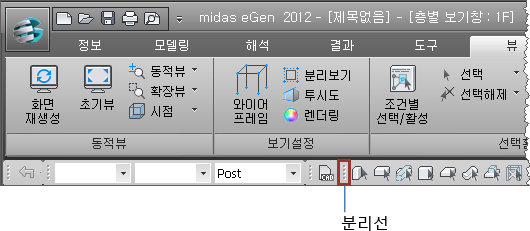

▒ 화면구성
▒ 메뉴구성
|
아이콘 |
이름 |
설명 |
메인메뉴 경로 |
동적 뷰 |
|
회전 |
마우스의 움직임에 따라 시점을 회전시킵니다. |
|
|
확대/축소 |
마우스의 움직임에 따라 시점을 확대,축소시킵니다. |
||
|
이동 |
마우스의 움직임에 따라 시점을 이동시킵니다. |
||
|
|
|
|
|
보기/감추기 |
|
보기/감추기 |
속성데이터(경계조건, 하중 등)의 입력상태를 확인 |
|
|
보기설정 |
그래픽,문자,기호 등에 대한 표현형식을 수정,변경 |
||
|
|
|
|
|
보기설정 |
|
와이어프레임 |
모델링을 구조선만으로 화면에 표시합니다. |
|
|
분리보기 |
부재의 크기를 일정 비율만큼 축소하여 나타냅니다. |
||
|
투시도 |
원근감을 부여하여 투시도 형태로 나타냅니다. |
||
|
랜더링 |
모델을 가상 3차원공간으로 연출하여 제공합니다. |
||
|
|
|
|
|
부재 좌표축 |
|
부재좌표축 |
각 부재들의 부재좌표축을 표시합니다. |
|
|
|
|
|
|
부재 투명도 |
|
부재 |
부재를 반투명 혹은 불투명하게 봅니다. |
|
|
슬래브 |
슬래브를 반투명 혹은 불투명하게 봅니다. |
|
|
|
|
|
|
|
부재별 선택 |
|
기둥 선택 |
선택한 부재나 영역에서 기둥 부재만 선택합니다. |
|
|
큰보 선택 |
선택한 부재나 영역에서 보 부재만 선택합니다. |
||
|
작은보 선택 |
선택한 부재나 영역에서 작은보 부재만 선택합니다. |
||
|
벽 선택 |
선택한 부재나 영역에서 벽 부재만 선택합니다. |
||
|
슬래브 선택 |
선택한 부재나 영역에서 슬래브 부재만 선택합니다. |
||
|
경사로 선택 |
선택한 부재나 영역에서 경사로 부재만 선택합니다. |
||
|
기초 선택 |
선택한 부재나 영역에서 기초 부재만 선택합니다. |
||
|
가새 선택 |
선택한 부재나 영역에서 가새 부재만 선택합니다. |
||
|
비구조부재 선택 |
선택한 부재나 영역에서 비구조 부재만 선택합니다. |
||
|
절점 선택 |
선택한 부재나 영역에서 절점만 선택합니다. |
||
|
선 선택 |
선택한 부재나 영역에서 선만 선택합니다. |
||
|
마감선택 |
선택한 부재나 영역에서 마감만 선택합니다. |
||
|
|
|
|
|
선택/취소 |
|
창선택 |
대상을 직사각형 경계로 지정하여 선택합니다. |
|
|
다각형 선택 |
대상을 다각형 경계로 지정하여 선택합니다. |
||
|
교차선 선택 |
임의의 직선을 그어서 교차하는 부재를 선택합니다. |
||
|
이전 선택 |
가장 최근의 선택상태를 재호출합니다. |
||
|
전체 선택 |
모든 절점 및 부재를 선택합니다. |
||
|
창 선택 해제 |
대상을 직사각형 경계를 지정하여 선택해제합니다. |
||
|
전체 선택해제 |
선택된 대상 전체를 선택해제합니다. |
||
|
|
|
|
|
시점 |
|
표준 |
3D 로 보는 모델형상(Isometric View)이 나타납니다. |
|
|
상면(+Z) |
(+Z)축 방향에서 모델을 보는 형상이 나타납니다. |
||
|
저면(-Z) |
(-Z)축 방향에서 모델을 보는 형상이 나타납니다. |
||
|
좌측(-X) |
(-X)축 방향에서 모델을 보는 형상이 나타납니다. |
||
|
우측(+X) |
(+X)축 방향에서 모델을 보는 형상이 나타납니다. |
||
|
정면(-Y) |
(-Y)축 방향에서 모델을 보는 형상이 나타납니다. |
||
|
배면(+Y) |
(+Y)축 방향에서 모델을 보는 형상이 나타납니다. |
||
|
|
|
|
|
실행취소 /다시실행 |
|
실행최소 |
방금 전에 수행한 동작을 다시 원래대로 되돌립니다. |
|
|
다시실행 |
실행 취소했던 명령이나 동작을 다시 실행합니다. |
|
|
|
|
|
|
|
전/후처리 모드 |
|
전처리 모드 |
해석설계를 수행하기 전 상태입니다. |
|
|
후처리 모드 |
해석설계가 완료된 상태입니다. |
|
|
|
|
|
|
|
절점/부재 /작업층 선택 |
|
절점 선택 |
절점번호를 입력하면 해당 절점이 선택됩니다. |
|
|
부재선택 |
부재번호를 입력하면 해당 절점이 선택됩니다. |
|
|
|
작업층 선택 |
층별 보기창에서 작업할 작업층을 선택합니다. |
|
|
|
|
|
|
|
층 번호 레이블 |
|
절점 번호 |
절점번호가 나타납니다. |
|
|
부재 번호 |
부재번호가 나타납니다. |
||
|
층 이름 |
층 이름과 층고가 나타납니다, |
||
|
|
|
|
|
층 활성 |
|
상부층 |
층별 보기창에서 작업층의 상부부재만 활성화합니다. |
|
|
하부층 |
층별 보기창에서 작업층의 하부부재만 활성화합니다. |
|
|
|
|
|
|
|
해석설계 |
|
해석설계 수행 |
해석설계를 수행합니다. |
|
|
예비설계 수행 |
최적화된 단면크기를 제시합니다. |
||
|
|
|
|
|
화면갱신 |
|
화면재성성 |
화면에 잔여영상을 깨끗한 상태로 그려줍니다. |
|
|
초기뷰 |
모델 화면을 초기상태로 되돌립니다. |
||
|
|
|
|
|
확장뷰 |
|
전체화면 |
모델이 작업화면크기로 확대 또는 축소됩니다. |
|
|
창선택 |
지정한 직사각형 영역을 중심으로 확대됩니다. |
||
|
이전 뷰 |
이전의 상태의 화면크기로 화면을 회귀시킵니다. |
||
|
확대 |
작업화면의 크기를 기준으로 50% 확대합니다. |
||
|
축소 |
작업화면의 크기를 기준으로 50% 축소합니다. |
||
|
|
|
|
|
활성화 |
|
선택활성 |
선택된 대상만 화면에 나타납니다. |
|
|
선택비활성 |
선택된 대상을 제외한 대상이 화면에 나타납니다. |
||
|
활성전환 |
활성 대상과 비활성 대상이 바뀌어 나타납니다. |
||
|
전체 활성 |
모델 전체가 화면에 나타납니다. |
||
|
이전활성 |
최근에 적용된 활성조건으로 상태를 복귀시킵니다. |
||
|
|
|
|
|
CAD도면 |
|
CAD도면 |
구조 모델링을 위해 CAD도면을 편집합니다. |
