▒ 실행방법
>
실행경로
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [비구조부재] > [사용자슬래브]
단축명령
US
▒ 관련기능
|
사용자 슬래브 Create User Slab |
사용자 슬래브는 하중을 저항하는 주요 구조부재는 아니며, 사용자 슬래브에 작용하는 풍하중, 활하중, 적설하중 등의 하중을 구조부재에 전달하는 부재입니다. 또한 두께 및 단위중량을 설정할 수 있으므로 사용자 슬래브의 자중이 자동으로 계산되어 구조물에 전달합니다. 일반적으로 철골 공장 구조물의 판넬지붕이나 옥상의 가설 구조물의 지붕을 모델링 할 때 사용합니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [비구조부재] > [사용자슬래브] |
|||||||
|
단축명령 |
US |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 모델링방법 |
|
|
|

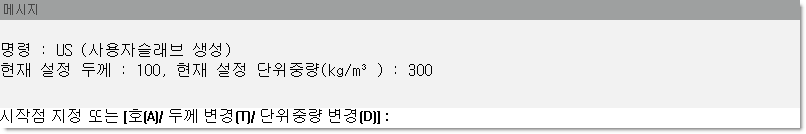

기본옵션 |
절점들을 연결하여 사용자 슬래브를 생성하는 방법입니다. |
|
|
|
생성할 슬래브 형상의 모서리 절점을 순서대로 선택하여 폐구간을 형성하면 다각형의 슬래브가 생성됩니다. |
|
|
|
구조 저항 시스템에 영향을 주지 않고, 하중으로 작용합니다. 다각형의 슬래브는 수평면이 아니여도 생성이 가능하지만 슬래브 생성면은 평면이여야 합니다.
|
|
|
|
곡면이 있는 슬래브를 생성할 때 사용하는 옵션입니다. |
|
|
|
||
|
슬래브의 곡면부분 선택 단계에서 끝점을 선택하기전, 슬래브가 생성될 형상이 가상선으로 나타납니다. 이 선을 통해 생성될 형상을 미리 확인할 수 있습니다. 곡면으로 선택한 후 연결하여 직선으로 선택할 수 있으며 직선을 선택한 후 연결하여 곡면으로 선택할 수도 있습니다.
|
||
|
|
현재 두께로 설정된 두께를 수정 할 때 사용하는 옵션입니다. |
|
|
설정하려는 슬래브의 두께를 입력하면 현재 설정 두께가 변경됩니다.
|
||
|
입력한 두께 정보는 정보트리를 통해 확인 할 수 있습니다. 별도의 대화창 없이 바로 두께 값을 입력하여 설정할 수 있으며 입력한 두께와 동일한 값의 아이디가 자동 설정되어 등록됩니다.
|
||
|
|
현재 중량을 설정된 중량을 수정 할 때 사용하는 옵션입니다. |
|
|
|
설정하려는 단위 중량을 벽의 두께를 입력하면 현재 설정 단위중량이 변경됩니다.
|
|
|
|
단위 중량값의 단위는 kg/㎥ 입니다. 즉, 단위 부피당 중량입니다. 때문에 만약 단위면적에 대한 중량값(kg/㎡) 정보가 있는 경우 해당 중량값에 두께(m 단위)로 나눈값으로 설정합니다.
|
|
|
호의 시작점을 선택하고 호의
중간점 또는 중심점을 선택 후 호의 끝점을 선택하면 구간이 곡면으로 선택됩니다. 계속해서 곡면 또는 직선으로 절점을
선택하여 폐구간을 형성하면 부재가 생성됩니다.
단위중량은 어떻게 계산하나요?
