▒ 실행방법
실행경로
메인 메뉴에서 [결과] 탭 > [시스템 결과] 패널 > [변위]
▒ 관련기능
|
변위 Deformations |
하중에 의한 변형 형상을 확인합니다. 변위결과 확인 기능은 건물의 변형상태를 응력값과 하중조건에 따른 변형도나 등고선으로 표현하고 결과를 확인 할 수 있는 기능입니다. 동영상으로도 확인할 수 있습니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [결과] 탭 > [시스템 결과] 패널 > [변위] |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|
아이콘을 클릭하면 결과를 테이블로 확인할 수 있습니다. |
||||||||||||||||||||||||||||||||||
|
|

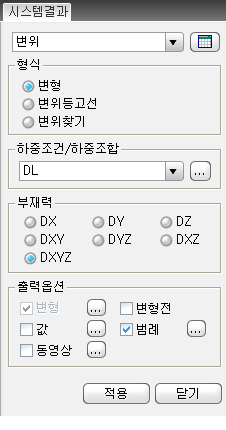

변형 모델의 변형상태와 속도, 가속도 등을 변형도(Deformed Shape)형상으로 확인합니다.

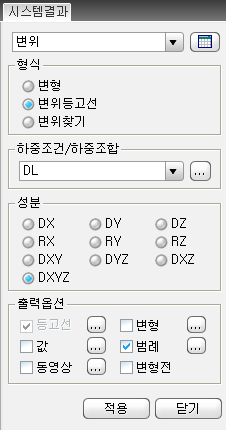

변위등고선 모델의 변형상태와 속도, 가속도 등을 등고선도(Displacement Contour)로 확인합니다.
변위찾기 임의의 절점의 변위를 수치로 확인합니다.
|
|||||||||||||||||||||||||||||||||
|
|

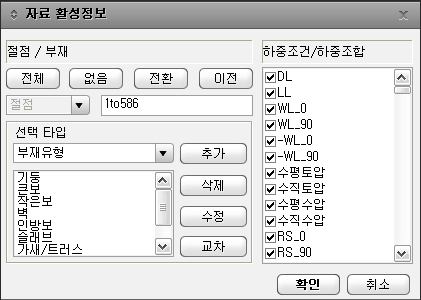

기본하중을 포함하여 기준에 의해 생성된 조합하중 중에서 결과를 확인하고자 하는 하중을 선택할 수 있습니다.
메인메뉴
[해석] 탭에
‘설계하중조합’
기능으로도 확인할 수 있습니다.
|
|||||||||||||||||||||||||||||||||
|
(변형, 변위등고선)
|
앞서 선택한 하중에 대하여 변위 성분값을 선택 확인할 수 있습니다.
|
|||||||||||||||||||||||||||||||||
|
(변형, 변위등고선)
|

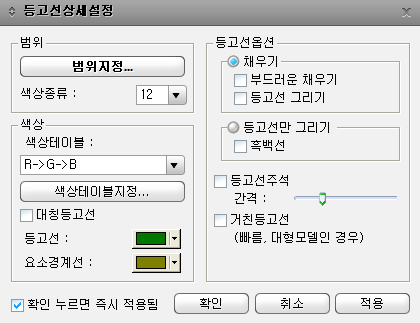

보기창에 결과를 표현하는 다양한 방법을 선택하여 확인 하고 표현 할 수 있습니다.
|
|||||||||||||||||||||||||||||||||
|
(변위찾기)
|

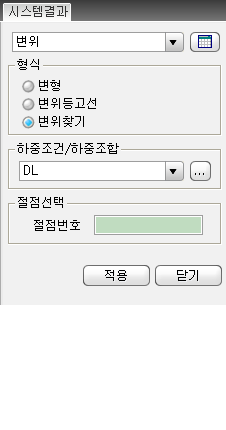

특정 지지점의 절점번호를 입력하면 메시지 창에 해당 지지점에 대한 결과가 츨력됩니다.
|
|
|
아이콘을 클릭하면 하중 조합 리스트를 확인할 수 있습니다
아이콘을
