테이블 전도 모멘트 Overturning Moment Table

정적 및 동적하중에 의해 발생하는 전도 모멘트를 계산하여 결과를 테이블로 확인합니다.

▒ 실행방법

>

실행경로

메인 메뉴에서 [결과] 탭 > [층별결과] 패널 > [테이블] > [전도모멘트]

▒ 관련기능

모델링/ 편집

해석/ 설계

결과

전도모멘트 그래프

테이블 사용방법

▒ 상세설명

자료활성화

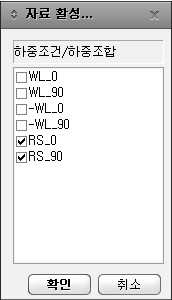

자료 활성정보 대화창에서 확인을 원하는 하중조건/하중조합을 선택합니다.

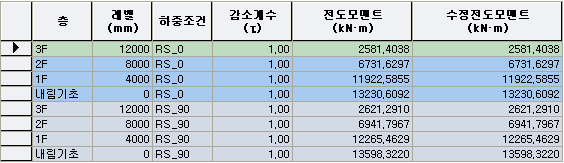

층

: 해당층

레벨

: 층의 고도 (Elevation)

하중조건

: 단위하중조건

감소계수 (τ)

: 전도모멘트 감소계수는 아래와 같이 적용합니다.

최상층으로부터 10번째 층까지	1.0
최상층으로부터 20번째 층과 그 이하	0.8
최상층으로부터 10번째 층과 20번째 층 사이	1.0과 0.8 사이 직선보간 값

전도모멘트 감소계수(τ)는 근사적인 방법을 통해 구해지며 정적해석에서 구한 결과에

고층 구조물에서 고차모드의 영향을 고려할 수 있도록 하기 위한 것입니다.

전도모멘트

: 전도모멘트 감소계수를 적용하지 않은 상태에서의 전도모멘트를 값을 나타냅니다.

수정 전도모멘트

: 전도모멘트 감소계수가 고려된 전도모멘트 값을 나타낸다.
