▒ 실행방법
>
실행경로
메인 메뉴에서 [도구] 탭 > [검토] 패널 > [모델검토] > [재료] 탭
▒ 관련기능
|
모델검토 재료 Material Check |
모델검토의 주요내용은 일반사항, 하중, 재료, 단면&배치, 해석법, 해석&설계 6개 부분으로 이루어집니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [도구] 탭 > [검토] 패널 > [모델검토] > [재료] 탭 |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|

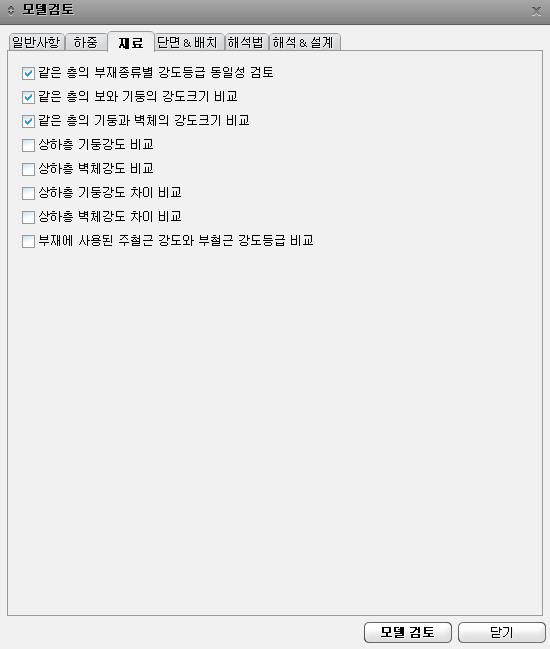

재료 |
재료검토 항목에서는 실무적 관점에서 재료와 관련해 고려해야 할 사항에 대해 검토를 실시합니다. 같은 층 또는 상하층에 부재강도가 부적절하게 배치되지는 않았는지 등에 대해 검토합니다.
|
|
|
같은 층의 부재종류별 강도등급 동일성 검토 일반적으로 구조실무에서는 같은층에 있는 부재는 같은 재질등급을 사용합니다. 층별 재질등급은 [정보] > [프로젝트 정보] > [구조정보] 창에서 설정합니다.
같은 층의 보와 기둥의 강도크기 비교 일반적으로 구조실무에서는 기둥의 강도가 보의 강도보다 크게 설정합니다.
같은 층의 기둥과 벽체의 강도크기 비교 일반적으로 구조실무에서 중저층구조물의 인접한 기둥과 벽체의 재질강도는 동일한 등급을 사용합니다.
상하층 기둥강도 비교 일반적으로 구조실무에서는 아래층 기둥의 재료강도를 상부층 기둥의 재료강도보다 크게 합니다.
상하층 벽체강도 비교 일반적으로 구조실무에서는 아래층 벽체의 재료강도를 상부층벽체의 재료강도보다 크게 합니다.
상하층 기둥강도 차이 비교 인접한 상부층과 하부층기둥의 재료강도를 비교해서 2등급 이상 차이나는 경우를 검토합니다.
상하층 벽체강도 차이 비교 인접한 상부층과 하부층 벽체의 재료강도를 비교해서 2등급 이상 차이나는경우를 검토합니다.
부재에 사용된 주철근 강도와 부철근 강도등급 비교 일반적으로 주철근의 재료강도를 부철근보다 크거나 같게 합니다. [해석] > [해석설계설정] > [해석설계기본설정] > [재질 및 단면정보] 탭에서 확인합니다.
|
|
|
