모델검토 단면 & 배치    Section&Position Check

모델검토의 주요내용은 일반사항, 하중, 재료, 단면&배치, 해석법, 해석&설계 6개 부분으로 이루어집니다.

▒ 실행방법

   >

실행경로

메인 메뉴에서 [도구] 탭 > [검토] 패널 > [모델검토] > [단면&배치] 탭

▒ 관련기능

▒ 상세설명

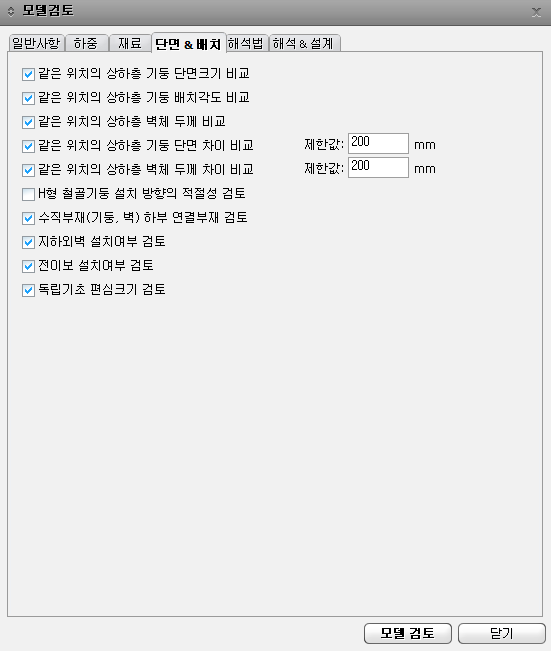

단면 & 배치

단면&배치 검토에서는 사용자가 모델링 한 부재의 단면이 일반적 구조 요구조건을 만족시키는지, 부재의 배치가 합리적인지에 대해 검토합니다.

같은 위치의 상하층 기둥, 벽 단면에 대한 크기 및 차이에 대해 검토를 실시합니다.

또한 층별 정보탭에서 지하층이나 전이층이 있을 경우 지하벽체와 전이보가 해당위치에 적절히 배치되었는지 검토합니다.

세부내용

같은 위치의 상하층 기둥 단면크기 비교

일반적으로 상부층의 기둥 단면크기는 하부층의 단면 크기보다 같거나 작게 합니다.

같은 위치의 상하층 기둥 배치각도 비교

상부층과 하부층 기둥의 배치각도가 다른 경우를 검토합니다.

예를들어, H형강의 상/하층 기둥의 플렌지방향이 다를 때를 검토합니다.

같은 위치의 상하층 벽체 두께 비교

일반적으로 상부층의 벽체 두께는 하부층의 두께보다 같거나 작게 합니다.

같은 위치의 상하층 기둥 단면 차이 비교

같은 위치에 있는 상하부 기둥의 단면차이가 사용자가 입력한 범위를 벗어나는 경우를 검토합니다.

일반적으로 200mm를 넘지 않도록 설정합니다.

같은 위치의 상하층 벽체 두께 차이 비교

같은 위치에 있는 상하부 벽체의 두께차이가 사용자가 입력한 범위를 벗어나는 경우를 검토합니다.

일반적으로 200mm를 넘지 않도록 설정합니다.

H형 철골기둥 설치 방향의 적절성 검토

일반적으로 H형강의 플렌지 길이가 긴 보 쪽으로 배치되도록 합니다.

수직부재(기둥,벽) 하부 연결부재 검토

수직부재의 하부에 보, 기둥, 슬래브, 기초 등의 부재가 연결되어 있어야 하는데 연결된 부재가 없는 경우를 검토합니다.

지하외벽 설치여부 검토

정보탭의 층별정보에서 지하층이 있는 것으로 설정이 되었지만 지하외벽으로 지정된 벽체가 한 개도 없는 경우를 검토합니다.

전이보 설치여부 검토

정보탭의 층별정보에서 전이층이 있는 것으로 설정을 했지만 전이보로 지정된 보 부재가  한 개도 없는 경우를 검토합니다.
