스냅설정

모델링시 사용할 스냅을 설정합니다.

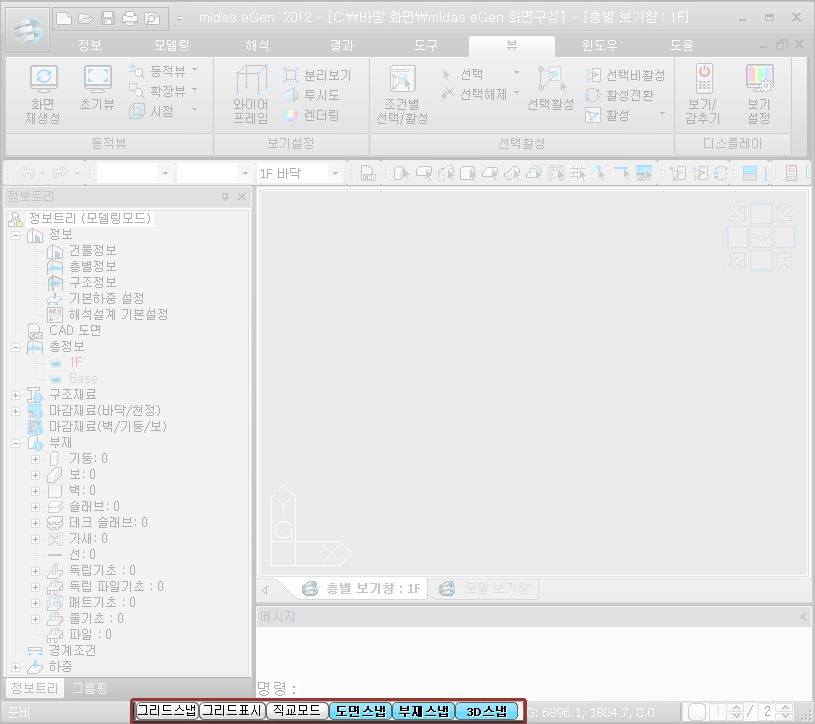

▒ 화면구성

▒ 메뉴구성

그리드스냅 [F9]

그리드 스냅 여부를 설정합니다.

그리드표시 [F7]

작업창에 그리드가 표시됩니다. 그리드는 포인트로 표현되며 층별보기창인 경우만 표현됩니다.

(모델보기창에서는 표현되지 않습니다.)

직교모드 [F8]

설정시 모델링시 부재의 생성, 편집이 GCS 좌표 축 방향으로만 이루어집니다.

도면스냅 [F3]

CAD 도면을 활성화 한 경우 도면에 스냅 여부를 설정합니다.

부재스냅 [F10]

모델링된 부재에 대한 스냅 여부를 설정합니다.

3D 스냅 [F4]

작업창에 모델을 3D로 보는 경우 도면 및 부재들에 대한 스냅 여부를 설정합니다.

▒ 도구

스냅 선택/해제

해당 기능을 클릭하면 스냅이 선택됩니다.

선택된 스냅을 한번더 선택하면 선택이 해제됩니다.

선택된 스냅은 파란바탕으로 표현됩니다.

설정

메인메뉴에서 [도구] 탭 > [환경설정] 패널 > [그리드 스냅] 에서 그리드와 스냅 정보를 설정할 수 있습니다.
