베이스 플레이트

베이스 플레이트 Base Plate

철골조 기둥 부재력을 기초로 전단하는 베이스 플레이트를 설계합니다.

베이스 플레이트에 대한 접지압과 앵커볼트의 인장검토 등의 결과를 자동 산출합니다.

지압과 앵커볼트 인장에 대하여 NG인 경우 P로 표시되고, 베이스 플레이트 휨과 리브 플레이트 휨에 대하여 NG인 경우는 M으로 표시되며, 리브 플레이트 전단과 앵커볼트 전단에 대하여 NG인 경우는 S로 표시 됩니다.

설계 편집창의 상세 내용과 부재 설계시 NG가 발생했을 때 각각의 해결방법에 대하여 알아봅니다.

1. 설계 편집창 상세설명

2. 베이스 플레이트에서 NG 발생시 해결방법

1) P(지압)에서 NG

2) P(Anchor Bolt 인장)에서 NG

3) M(Base Plate 휨)에서 NG

4) M(Rib Plate 휨)에서 NG

5) S(Rib Plate 전단)에서 NG

6) S(Anchor Bolt 전단)에서 NG

3. 설계 편집창 활용

▒ 설계 편집창 상세설명

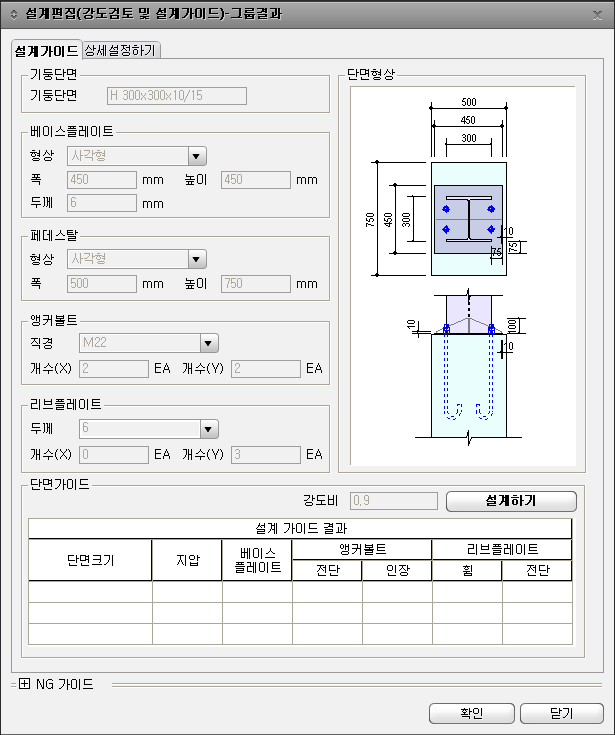

설계편집(강도검토 및 설계가이드) - [설계가이드] 탭

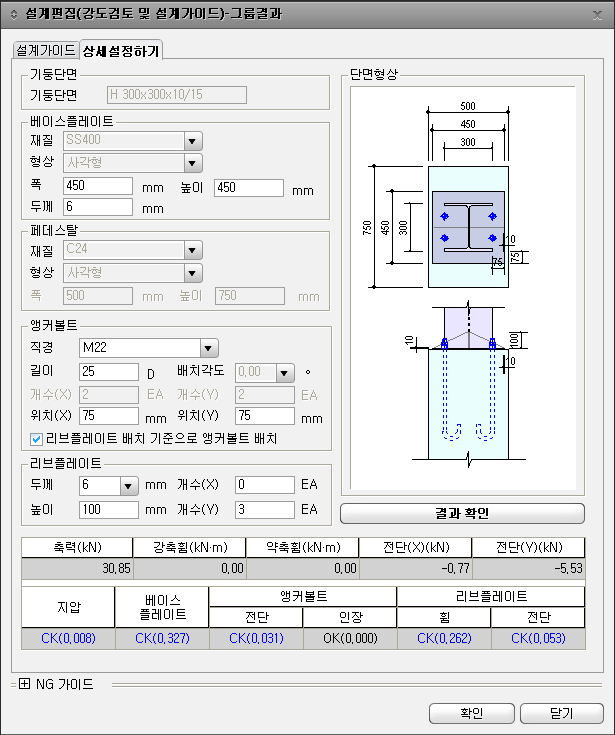

설계편집(강도검토 및 설계가이드) - [상세설정하기] 탭

: [상세설정하기]에서 입력한 각종 변수들을 적용하여 강도검토를 수행합니다.

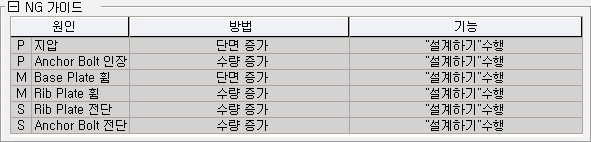

▒ 베이스 플레이트에서 NG 발생시 해결방법

1. P(지압)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천 단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 폭과 높이를 증가시는 방법입니다.

2. P(Anchor Bolt 인장)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천 단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 앵커볼트 직경을 증가시키는방법 입니다.

직경을 변경할 수 없는 경우에는 앵커볼트 개수를 증가(리브 플레이트 배치 기준으로 앵커볼터 배치 기능 check off 후) 합니다.

3. M(Base Plate 휨)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천 단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 베이스 플레이트 폭, 높이를 증가시키는 방법입니다.

폭, 높이를 변경할 수 없는 경우에는 베이스 플레이트의 두께를 증가합니다.

4. M(Rib Plate 휨)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천 단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 리브 플레이트 개수를 증가시키는 방법입니다.

리브 플레이트 개수를 변경할 수 없는 경우에는 두께 및 높이를 증가합니다.

5. S(Rib Plate 전단)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천 단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 리브 플레이트 개수를 증가시키는 방법입니다.

리브 플레이트 개수를 변경할 수 없는 경우에는 두께 및 높이를 증가합니다.

6. S(Anchor Bolt 전단)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천 단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 앵커볼트 직경을 증가시키는 방법입니다.

직경을 변결할 수 없는 경우에는 앵커볼트 개수를 증가(리브플레이트 배치 기준으로 앵커볼트 배치 기능 check off 후) 합니다.

▒ 설계 편집창 활용

[설계가이드]와 [상세설정하기]는 다음과 같이 활용하시면 보다 좋은 결과를 얻을 수 있습니다.

[해석/설계 수행]을 실행하면 모든 부재에 대하여 해석 및 설계를 일괄로 수행합니다.

그 후에 NG가 발생한 부재가 있는 경우에 NG를 OK로 만들기 위하여 해당 부재를 더블 클릭하여 설계편집 창을 호출합니다.

여기서 [설계가이드] 탭에서 [설계하기] 버튼을 클릭하면 OK가 되는 추천 단면 3개를 보여줍니다.

추천 단면 3개 중 원하는 단면을 체크하면 설계결과를 미리보기창에서 바로 확인할 수 있습니다.

설계가이드에서 여러 옵션을 적용하면 보다 좋은 결과를 얻을 수 있으며 각각에 대한 옵션은 다음과 같습니다.

강도비

안전율을 의미하며 1.0을 초과하면 부재의 강도보다 부재에 발생하는 부재력이 커서 불안전함을 의미합니다.

강도비는 0.9미만으로 설정하여 추천단면을 찾는 것이 좋습니다.

1. NG 해결방법 : 강도비가 1.0을 초과하므로 단면을 키워 OK를 맞추는 것을 권장합니다.

강도비를 낮추는 방법은 다음과 같습니다.

1) 부재 단면의 크기를 키우는 방법

2) 구조배치를 변경하는 방법

2. CK 해결방법 : 강도비가 0.5 미만인 경우 출력됩니다.

단면의 강도 비율이 0.5 미만으로써 단면의 크기가 비경제적일 수 있습니다.

설계 목적상 단면을 키우지 않았다면, 단면을 줄여 OK를 맞추는 것을 권장합니다.
