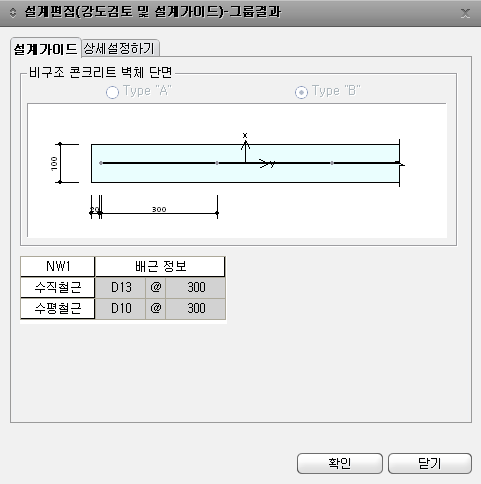

설계편집(강도검토 및 설계가이드) - [설계가이드]
탭
|

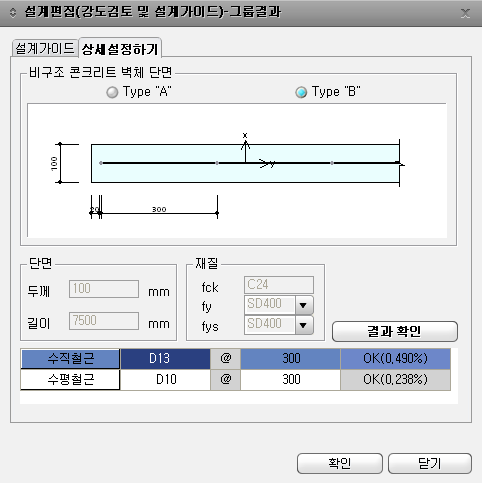

: 입력된 단면 속성과 철근 정보를 적용하여 강도검토를 수행합니다. |
철근 간격 조정으로 인한 결과 확인시
결과 확인과 동시에 경고 메시지 출력 되는 경우
모든 콘크리트 부재는 최소 철근비 및 최대 철근비가 있습니다.
먼저 최소 철근비를 정하는 이유는 휨에 의해 콘크리트가 먼저 파괴가 되지 않게 하기 위해(콘크리트는 인장을 받지 못한다고 가정하기 때문) 최소 철근을 배근합니다.
최대 철근비는 평형 철근비(콘크리트와 철근이 동시에 항복하는 철근비) 이상으로 철근을 과다하게 넣으면 파괴형태가 취성파괴가 일어나기 때문에 철근량의 상향치를 조절하는 것입니다.
따라서 철근량은 최소 철근비와 최대 철근비 사이에 있도록 설계를 하여야 합니다.
최소 철근비 미만인 경우 |
: 최소 철근비에 미달됩니다. 철근량을 증가시켜야 합니다. |
주 철근 최대 간격 초과 |
: 최대 간격을 초과합니다. 철근수를 증가시켜야 합니다. |
전단 철근 최대 간격 초과 |
: 최대 간격을 초과합니다. 전단철근의 간격을 감소시켜야 합니다. |
