데크 슬래브    Deck Slab

시공시는 데크플레이트가 지지하며 사용시는 콘크리트가 지지하는 거푸집용 데크플레이트 슬래브를 설계합니다.

휨모멘트에 의한 강도비와 전단에 의한 강도비, 데크 단면에 대한 처짐을 각각 평가하여 OK, NG를 출력합니다.

휨모멘트에 대하여 NG인 경우 M으로 표시되고, 전단에 대하여 NG인 경우는 S로 표시합니다.

휨모멘트와 전단에 대하여 모두 NG인 경우는 MS로 표시합니다.

설계 편집창의 상세 내용과 부재 설계시 NG가 발생했을 때 각각의 해결방법에 대하여 알아봅니다.

1. 설계 편집창 상세설명

2. 데크 슬래브에서 NG 발생시 해결방법

1) M(휨모멘트)

2) S(전단)

3) D(처짐)

3. 설계 편집창 활용

▒ 설계 편집창 상세설명

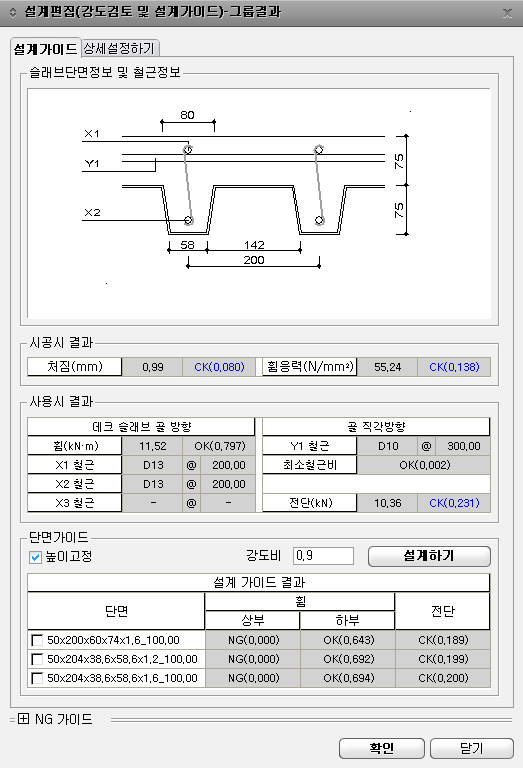

설계편집(강도검토 및 설계가이드) - [설계가이드] 탭

슬래브 단면정보 및 철근정보

시공시 결과

사용시 결과

단면 가이드

NG 가이드

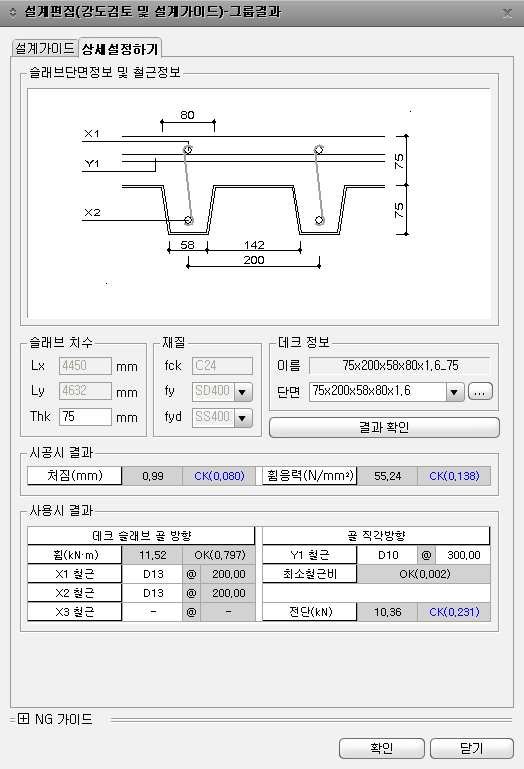

설계편집(강도검토 및 설계가이드) - [상세설정하기] 탭

슬래브 단면정보 및 철근정보

   슬래브 치수

재질

데크 정보

시공시 결과

사용시 결과

NG 가이드

▒ 데크 슬래브에서 NG 발생시 해결방법

1. M(휨모멘트)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 데크 정보에 있는 데크 단면을 변경하거나 콘크리트 토핑 두께 항목인 슬래브 치수 두께를 증가시켜야 합니다.

2. S(전단)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 데크 정보에 있는 데크 단면을 변경하거나 콘크리트 토핑 두께 항목인 슬래브 치수 두께를 증가시켜야 합니다.

2. D(처짐)에서 NG

방법 ⅰ)

단면을 증가시키는 방법입니다.

[설계가이드] 탭에서 [설계하기]를 클릭하여 추천단면 중 하나를 선택합니다.

방법 ⅱ )

[상세설정하기] 탭에서 데크 정보에 있는 데크 단면을 증가시켜야 합니다.

▒ 설계 편집창 활용

[설계가이드]와 [상세설정하기]는 다음과 같이 활용하시면 보다 좋은 결과를 얻을 수 있습니다.

[해석/설계 수행]을 실행하면 모든 부재에 대하여 해석 및 설계를 일괄로 수행합니다.

그 후에 NG가 발생한 부재가 있는 경우에 NG를 OK로 만들기 위하여 해당 부재를 더블 클릭하여 설계편집 창을 호출합니다.

여기서 [설계가이드] 탭에서 [설계하기] 버튼을 클릭하면 OK가 되는 추천 단면 3개를 보여줍니다.

추천 단면 3개 중 원하는 단면을 체크하면 설계결과를 미리보기창에서 바로 확인할 수 있습니다.

설계가이드에서 여러 옵션을 적용하면 보다 좋은 결과를 얻을 수 있으며 각각에 대한 옵션은 다음과 같습니다.

높이고정

데크 플레이트의 골의 높이를 고정하여 추천 단면을 찾아줍니다.

강도비

안전율을 의미하며 1.0을 초과하면 부재의 강도보다 부재에 발생하는 부재력이 커서 불안전함을 의미합니다.

강도비는 0.9미만으로 설정하여 추천단면을 찾는 것이 좋습니다.

1. NG 해결방법 : 강도비가 1.0을 초과하므로 단면을 키워 OK를 맞추는 것을 권장합니다.

강도비를 낮추는 방법은 다음과 같습니다.

1) 부재 단면의 크기를 키우는 방법

2) 구조배치를 변경하는 방법

2. CK 해결방법 : 강도비가 0.5 미만인 경우 출력됩니다.

단면의 강도 비율이 0.5 미만으로써 단면의 크기가 비경제적일 수 있습니다.

설계 목적상 단면을 키우지 않았다면, 단면을 줄여 OK를 맞추는 것을 권장합니다.
