매트기초    Mat

휨모멘트에 의한 강도비와 전단에 의한 강도비를 각각 평가하여 OK, NG를 출력합니다.

휨모멘트에 대하여 NG인 경우 M으로 표시되고, 전단에 대하여 NG인 경우는 S로 표시합니다.

휨모멘트와 전단에 대하여 모두 NG인 경우는 MS로 표시합니다.

설계 편집창의 상세 내용과 부재 설계시 NG가 발생했을 때 각각의 해결방법에 대하여 알아봅니다.

1. 설계 편집창 상세설명

2. 매트기초에서 NG 발생시 해결방법

1) M(휨모멘트)에서 NG

2) S(전단)에서 NG

▒ 설계 편집창 상세설명

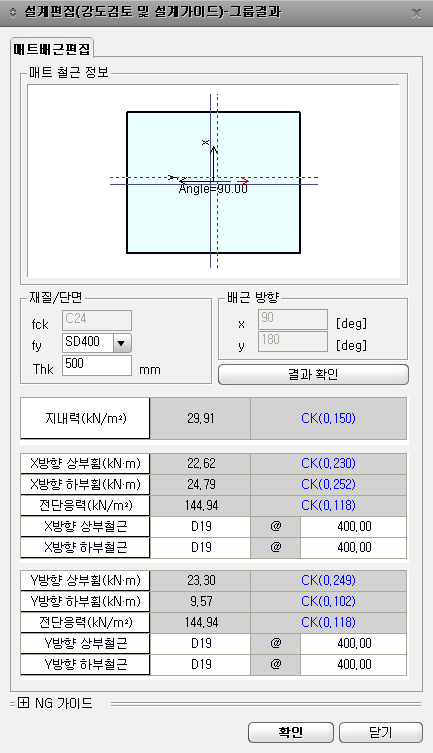

설계편집(강도검토 및 설계가이드)

매트 철근 정보

단면 및 재질

배근 방향

강도 정보

NG 가이드

▒ 매트기초에서 NG 발생시 해결방법

1. M(휨모멘트)에서 NG

방법 ⅰ)

[상세설정하기] 탭에서 두께를 증가시키는 방법입니다.

방법 ⅱ )

[상세설정하기] 탭에서 철근의 직경과 간격을 수정하는 방법입니다.

2. S(전단)에서 NG

방법 ⅰ)

[상세설정하기] 탭에서 두께를 증가시키는 방법입니다.

방법 ⅱ )

[상세설정하기] 탭에서 철근의 직경과 간격을 수정하는 방법입니다.

매트기초의 철근 직경과 간격을 조절할 수 없는 경우는 매트기초의 연단거리를 증가시킵니다.

철근 간격 조정으로 인한 결과 확인시 결과 확인과 동시에 경고 메시지 출력 되는 경우

모든 콘크리트 부재는 최소 철근비 및 최대 철근비가 있습니다.

먼저 최소 철근비를 정하는 이유는 휨에 의해 콘크리트가 먼저 파괴가 되지 않게 하기 위해(콘크리트는 인장을 받지 못한다고 가정하기 때문) 최소 철근을 배근합니다.

최대 철근비는 평형 철근비(콘크리트와 철근이 동시에 항복하는 철근비) 이상으로 철근을 과다하게 넣으면 파괴형태가 취성파괴가 일어나기 때문에 철근량의 상향치를 조절하는 것입니다.

따라서 철근량은 최소 철근비와 최대 철근비 사이에 있도록 설계를 하여야 합니다.

1. NG 해결방법 : 최대 철근비 및 최소 간격제한을 적용하여 설계한 상태입니다.

강도비가 1.0을 초과하므로 단면을 키워 OK를 맞추는 것을 권장합니다.

강도비를 낮추는 방법은 다음과 같습니다.

1) 부재 단면의 크기를 키우는 방법

2) 철근의 단면적을 증가시키는 방법

3) 철근의 강도를 증가시키는 방법

4) 콘크리트의 강도를 증가시키는 방법

5) 구조배치를 변경하는 방법

2. CK 해결방법 : 강도비가 0.5 미만인 경우 출력됩니다.

단면의 강도 비율이 0.5 미만으로써 단면의 크기가 비경제적일 수 있습니다.

설계 목적상 단면을 키우지 않았다면, 단면을 줄여 OK를 맞추는 것을 권장합니다.
