조적 벽   Create Masory Wall

비구조 조적벽을 생성합니다. 구조 저항 시스템에 영향을 주지 않고, 하중으로 작용합니다.

▒ 실행방법

  >

실행경로

메인 메뉴에서 [모델링] 탭 > [부재생성] 패널 > [비구조부재] > [조적벽]

단축명령

MW

▒ 관련기능

▒ 모델링방법

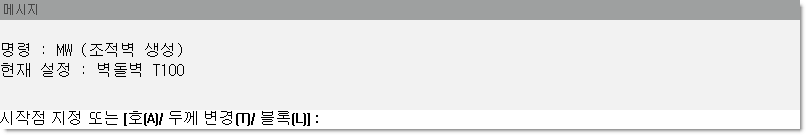

기본옵션

두 절점을 연결하여 조적벽을 생성하는 방법입니다.

도면의 벽체 중앙선 한쪽 절점을 선택하고 다음 절점을 선택하면 현재 단면 두께의 벽체가 생성됩니다.

벽이 연결되어 있는 경우 연속해서 벽을 생성할 수 있습니다. 구조 저항 시스템에 영향을 주지 않고, 하중으로 작용합니다.

호 [A]

곡선벽을 생성할때 사용하는 옵션입니다.

호의 시작점을 선택하고 호의 중간점 또는 중심점을 선택 후 호의 끝점을 선택하면 시작점 부터 끝점까지 곡선벽이 생성됩니다.

곡선 벽의 생성단계에서 끝점을 선택하기전, 벽체가 생성될 형상이 가상선으로 나타납니다. 이 선을 통해 생성될 형상을 미리 확인할 수 있습니다. 직선벽 생성 작업중 연결하여 곡선벽을 생성할 수 있으며 곡선벽을 생성한 후 연결하여 직선벽을 생성할 수도 있습니다.

두께 변경 [T]

현재 두께로 설정된 두께를 수정 할 때 사용하는 옵션입니다.

설정하려는 벽의 두께를 입력하면 현재 설정 두께가 변경됩니다.

입력한 두께 정보는 정보트리를 통해 확인 할 수 있습니다. 별도의 대화창없이 바로 두께를 설정하기 때문에 등록여부에 상관없이 두께를 바로 입력하여 설정할 수 있으며 입력한 두께와 동일한 값의 아이디가 자동 설정되어 등록됩니다.

블록 [L]

조적벽의 종류를 블록벽으로 변할 때 사용하는 옵션입니다.

현재 설정된 조적벽 종류가 블록벽으로 변경됩니다.

기본 설정된 벽은 벽돌벽입니다. 블록벽으로 설정하여 부재 생성 작업 완료 후 다시 부재 생성 명령을 수행하면 현재 설정은 다시 벽돌벽으로 변경됩니다.
