슬래브 하중방향 지정    Design Slab Load Direction

슬래브 하중방향을 지정합니다. 철골건물의 경우 1방향 슬래브로 지정하여 하중방향을 설정합니다.

▒ 실행방법

   >

실행경로

메인 메뉴에서 [모델링] 탭 > [특성] 패널 > [슬래브 하중방향 지정]

단축명령

LR

▒ 관련기능

▒ 상세설명

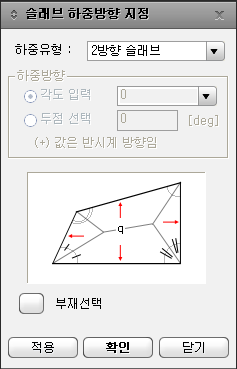

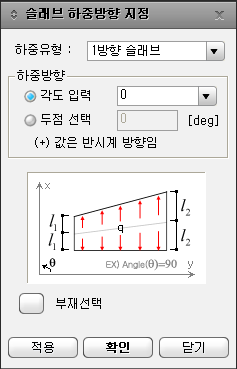

1방향 슬래브 대화상자                        2방향 슬래브 대화상자

하중유형

1방향 슬래브 / 2방향 슬래브

하중방향

부재의 배근방향을 설정하여 부재에 적용합니다.

하중유형이 1방향 슬래브로 설정한 경우에만 사용할 수 있습니다.

각도 입력 : 각도를 입력합니다.

각도 값은 양수 또는 음수로 입력합니다. 회전 방향은 GCS 좌표계의 X 축을 기준으로 반시계 방향으로 회전 하는 것이 양의 회전 방향입니다.

두점 선택 : 두점을 선택하여 각도를 입력합니다.

부재선택

선택한 배근 방향을 적용할 부재를 선택합니다.
