▒ 실행방법
실행경로
메인 메뉴에서 [해석] 탭 > [해석설계 설정] 패널 > [해석설계 기본설정] > [상부구조 철근정보] 탭
▒ 관련기능
|
해석설계 기본설정 상부구조 철근정보 Upper Structure Rebar Information |
해석 설계에 필요한 모든 정보를 하나의 대화상자에서 입력합니다. [해석설계 기본설정] 대화상자에서 입력된 값은 전체 부재에 일괄적으로 적용됩니다. 해석/설계 완료 후, 해석설계 기본설정을 변경하면 해석/설계 결과가 삭제되므로 주의하기 바랍니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [해석] 탭 > [해석설계 설정] 패널 > [해석설계 기본설정] > [상부구조 철근정보] 탭 |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|

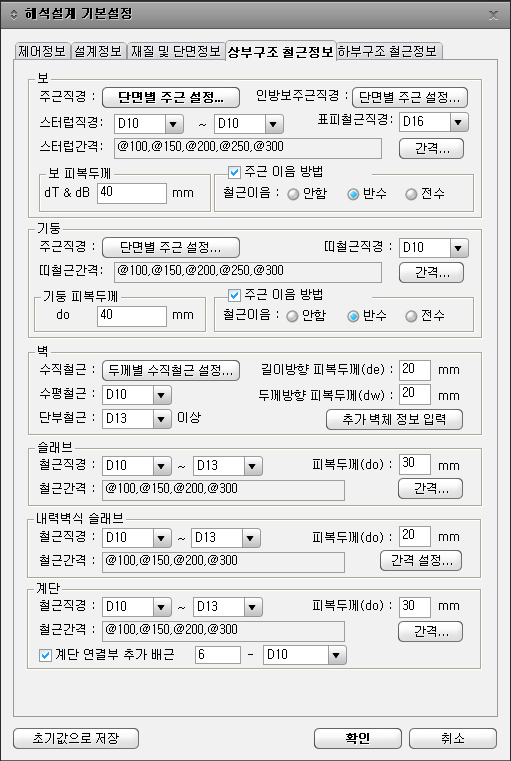

상부구조 철근정보 |
RC 구조부재에 사용될 상부구조 철근 종류 설정합니다.
|
|
|
보 부재 단면설계 시 적용할 주철근 및 전단철근에 대한 철근직경과 주철근의 배근위치 등을 입력합니다.
|
|
|
기둥부재 단면설계 시 적용할 주철근 및 전단철근에 대한 철근직경과 주철근의 배근위치 등을 입력합니다.
|
|
|

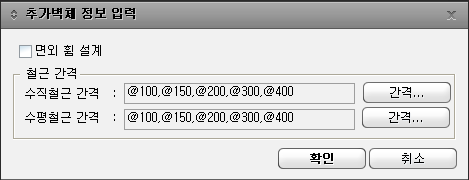

전단벽부재의 수직철근 및 수평철근에 대한 철근규격과 수직철근의 배근위치 등을 입력합니다.
|
|
|
슬래브부재의 단면설계 시 적용할 철근직경과 배근위치 등을 입력합니다.
|
|

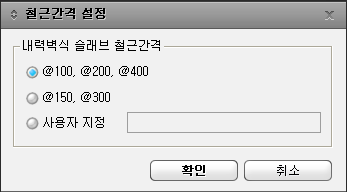

내력벽식 슬래브부재의 단면설계 시 적용할 철근직경과 배근위치 등을 입력합니다.
|
|
|
|
계단부재의 단면설계 시 적용할 철근직경과 배근위치 등을 입력합니다.
|
|
|
[해석설계 기본설정]을 변경한 후 '초기값으로 저장'을 선택하면 향후 새로운 프로젝트의 구조설계 작업을 수행할 때에도 기존의 설정된 정보를 적용할 수 있습니다. 자주 사용하는 철근직경 또는 간격 정보를 입력하여 저장해 두면 편리합니다.
|
|
|
버튼을
클릭하여 보 깊이 및 보폭 별로 별도 주철근 규격을 지정할 수 있습니다.

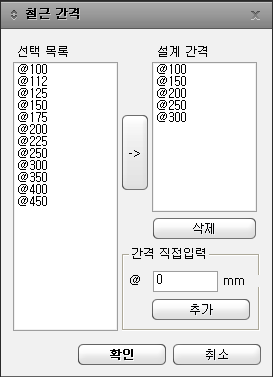

버튼을
클릭하여 직접 입력 및 다른 간격으로 변경할 수 있습니다.
: 등록된
배근간격을 설계간격 List 에서 삭제합니다.
버튼을
클릭하여
보 피복두께
