▒ 실행방법
실행경로
메인 메뉴에서 [결과] 탭 > [시스템 결과] 패널 > [반력]
▒ 관련기능
|
반력 Reactions |
해석설계 후 지지점의 반력값을 확인합니다. 반력결과 확인 기능은 건물을 지지하는 부분에서 발생하는 응력 값을 확인할 수 있는 기능입니다. 지지점의 반력을 성분별 수치와 화살표의 크기로 확인합니다.
|
▒ 실행방법 |
|
||||||||
|
실행경로 |
메인 메뉴에서 [결과] 탭 > [시스템 결과] 패널 > [반력] |
|||||||
|
|
||||||||
▒ 관련기능 |
|
||||||||
▒ 상세설명 |
|
|

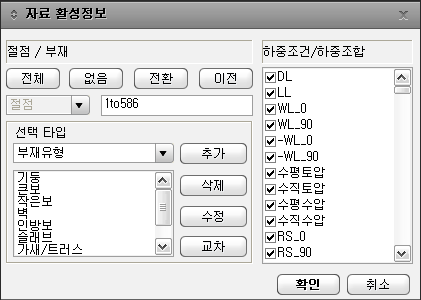

아이콘을 클릭하면 결과를 테이블로 확인할 수 있습니다. |
|||||||||||||||||
|
|

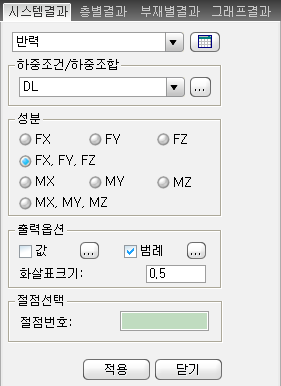

기본하중을 포함하여 기준에 의해 생성된 조합하중 중에서 결과를 확인하고자 하는 하중을 선택할 수 있습니다.
메인메뉴 [해석] 탭에 ‘설계하중조합’ 기능으로도 확인할 수 있습니다.
|
||||||||||||||||
|
|
앞서 선택한 하중에 대하여 지지점에서 생성되는 여러 반력성분값을 선택 확인할 수 있습니다. 반력 성분은 전체 좌표계를 기준으로 표현됩니다.
|
||||||||||||||||
|
|
결과 보기창에 결과를 표현하는 다양한 방법을 선택하여 확인하고 표현 할 수 있습니다.
값 : 지지점에
발생된 반력성분을
수치로 나타냅니다.
범례 : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 출력합니다. 최대,
최소반력이 발생하는
절점번호를 출력합니다.
|
||||||||||||||||
|
|
특정 지지점의 절점번호를 입력하면 메시지 창에 해당 지지점에 대한 결과가 츨력됩니다.
|
|
|
아이콘을 클릭하면 하중 조합 리스트를 확인할 수 있습니다
